• Développement, mise en œuvre et composants de haute qualité « Made in Germany »​
• Système complet économique pour répondre à vos besoins​
• Compatibilité maximale grâce à des logiciels et du matériel harmonisés​
• Une communication sans faille grâce à une architecture logicielle unifiée​
• Métrologie précise et commandes de vérins robustes​
• Extension modulaire de matériel supplémentaire dans le logiciel​
• Intégration parfaite dans les bancs d’essai MOCOKIT nouveaux et existants

XiMotion est un logiciel de test indépendant de l’industrie, parfaitement adapté à la recherche et au développement ainsi qu’à l’assurance qualité.
Les applications courantes sont les essais de traction et de rigidité dans la recherche sur les matériaux ou les essais de fatigue des composants dans les industries automobile, aéronautique et agricole. ​Le système peut cependant être utilisé dans presque tous les domaines avec les exigences suivantes.

• Essais uniaxiaux ; Applications multiaxiales en option​
• Dynamique: statique, pulsée et faible dynamique jusqu’à 3 Hz​
• Charges: traction et compression entre 10 et 100 kN​
• Vérins: courses comprises entre 100 et 250 mm​
• Des solutions personnalisées avec différentes propriétés possibles

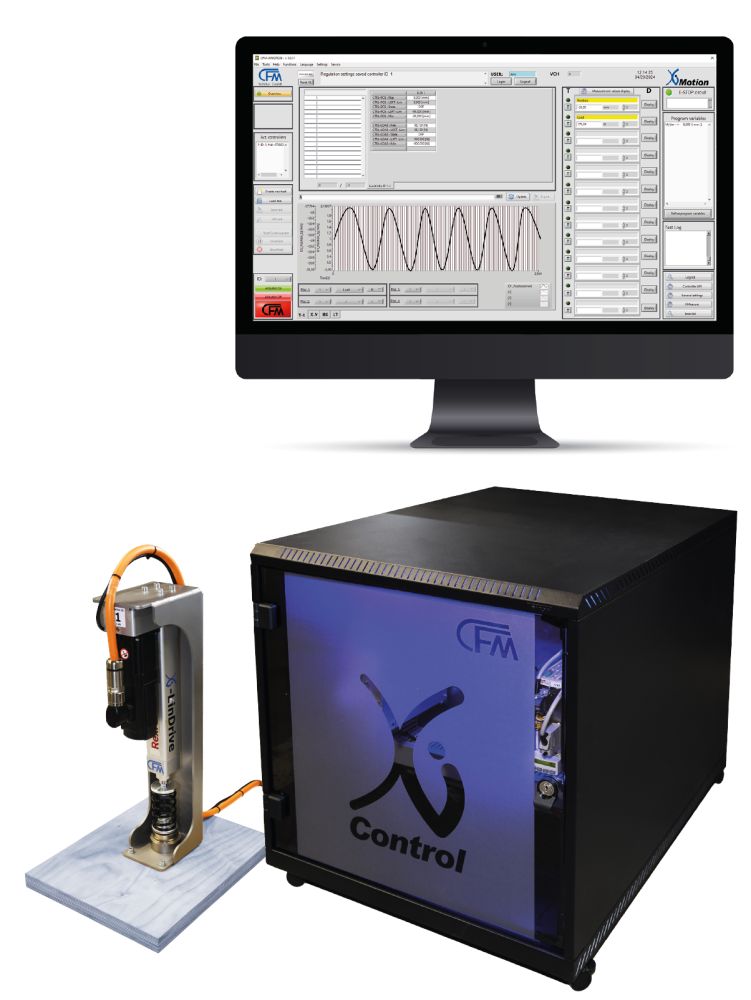

XiControl est spécialement développé pour les applications de test avec des vérins électromécaniques. ​Lors d’essais dans une plage de force moyenne avec de faibles propriétés dynamiques, ce type de vérins présente de nombreux avantages par rapport aux vérins hydrauliques classiques. ​Il n’est pas nécessaire d’alimenter en fluide hydraulique, ce qui réduit considérablement les coûts d’exploitation et maintient en outre votre banc d’essai propre. ​Les composants pèsent moins et peuvent être manipulés manuellement, ils prennent moins de place dans la configuration du banc d’essai et l’absence de flexibles hydrauliques provoque moins d’interférences. ​CFM XiControl avec vérins électromécaniques fournit des poussées et des vitesses élevées avec une grande précision de contrôle.

XiMotion est un logiciel de test indépendant de l’industrie, adapté à la recherche et au développement ainsi qu’à l’assurance qualité. XiMotion s’intègre parfaitement aux différents composants matériels CFM pour les tests ainsi qu’aux bancs d’essai existants d’autres fabricants.​

Le programme convivial pour PC permet de gérer l’ensemble des flux de travail de test. Les fonctionnalités comprennent l’intégration de vérins et de capteurs, les commandes de vérin réglables, la synchronisation de composants externes avec des interfaces d’E/S, la définition de séquences de test personnalisées, le traitement du signal, l’enregistrement et l’analyse des données de mesure, la création de rapports automatisés et l’activation optionnel du matériel contrôlé par PLC.

• Fréquence d’échantillonnage : 1-10 kHz,​
• E/S standard : Position et force ; 8 E/S numériques​
• E/S en option : jusqu’à 32 E/S analogiques permettent une flexibilité d’extension et de synchronisation​
• Résolution des valeurs mesurées : 64 bits​
• Résolution de la conversion A/N : 24 bits​
• Le système de contrôle en boucle fermée dispose d’un contrôle de position et de force ainsi que d’une combinaison multivariable de modes de contrôle. Les propriétés de contrôle prédéfinies peuvent être réglées pour des applications spéciales

Notre logiciel convivial XiMotion permet de gérer tous les aspects pertinents de votre processus de test. L’interface graphique intuitive fournit toutes les fonctions dans un seul programme. La création de signaux de test dans le séquenceur est réalisée avec des blocs fonctionnels graphiques, ne nécessitant aucune connaissance des langages de programmation et consistant en l’ajout de modules de programmation complémentaires. Un ou plusieurs signaux peuvent être affichés dans des graphiques en ligne afin d’améliorer les analyses et les optimisations en direct. Des valeurs limites peuvent être réglées sur les paramètres clés du matériel afin de protéger les opérateurs et les composants du banc d’essai.​
Plusieurs modules complémentaires (voir l’image ci-dessous) sont disponibles pour créer une solution individuelle pour votre processus de test et vos exigences.

Les séquences de test sont générées dans XiMotion par configuration et combinaison de différents éléments d’étape de test. Des signaux d’activation simples et complexes sont possibles pour différents modes de commande. Les formes d’onde complexes comprennent les signaux sinusoïdaux, trapézoïdaux, triangulaires et rectangulaires avec des balayages de fréquence et d’amplitude en option. Des structures de boucles imbriquées ainsi qu’une différenciation des cas basée sur des signaux externes peuvent être mises en œuvre. Les différentes fonctions de limite permettent de restreindre et de surveiller les valeurs. L’enregistrement des données de mesure est réglable en termes de fréquence d’enregistrement, de sélection de variables, d’intervalles d’enregistrement et d’échantillonnage ponctuel. Les outils d’analyse standard peuvent être étendus avec des algorithmes d’évaluation spécifiques au client. Les modèles de rapport au format ouvert permettent une (re)configuration facile dans un processus de reporting automatisé.
