Série RB SH

Ressort pneumatique à soufflet

Un soufflet radial est bridé entre deux plaques d'acier de manière étanche et guidé horizontalement par un manchon de support relié à la plaque d'acier supérieure.

Le soufflet à rouleaux est en matériau élastomère, possède d'excellentes propriétés dynamiques et une bonne résistance chimique. Le raccord d'air est situé sur la platine supérieure.

Applications

Isolation passive:

  • Grandes capacités de découplage
  • Pour les sollicitations faiblement dynamiques
  • Dispositifs métrologiques
  • Bancs d´optique laser
  • Microscopes électroniques

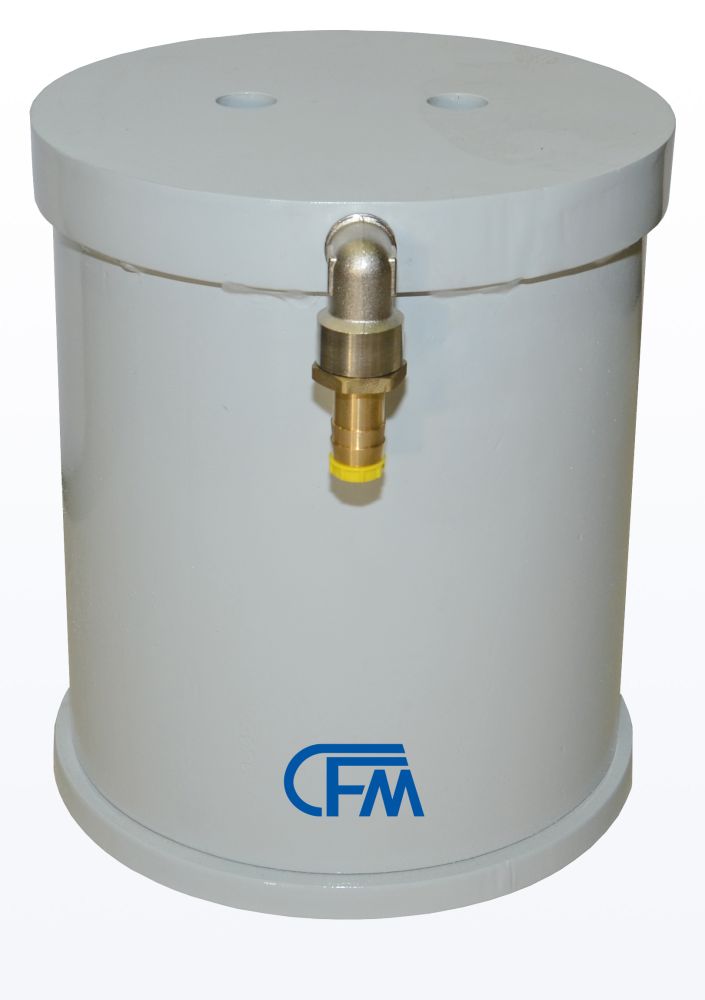

Ressort pneumatique RB 220 SH ZV

TAILLES STANDARDS

TypePression opérationnelle [bar]Capacité [kN]Fréquence propre verticale (dyn.) [Hz]
RB 220 SH
RB 220 SH
RB 220 SH		4
6
8		14
22
29,7		1,5
1,5
1,5
RB 410 SH
RB 410 SH
RB 410 SH		4
6
8		26,5
40,5
54,2		1,2
1,2
1,2
