Série GRB
Ressort pneumatique à soufflet radial
Les ressorts pneumatiques du type GRB sont constitués d'un soufflet radial bridé par une platine supérieure de recouvrement et en bas par un piston.
Le soufflet est fabriqué en matériaux élastomères de haute qualité avec une bride métallique vulcanisée.
La plaque de recouvrement et le piston sont en fonte d'aluminium. Les surfaces d'étanchéité sont usinées mécaniquement. Toutes les autres surfaces sont sablées.
Le ressort pneumatique est particulièrement adapté aux conditions difficiles.
Les ressorts pneumatiques de la série GRB sont caractérisés par des fréquences naturelles inférieures à 1 Hz.
La variante MD possède un amortissement pneumatique intégré. La variante VD dispose d'un amortisseur visqueux intégré.
Applications
Isolation passive des vibrations :
- dispositifs métrologiques
- microscopes électroniques
- équipements technique laser
- installations de mesure
Isolation active des vibrations :
- grandes masses sismiques (>20 t)
- Systèmes fortement dynamiques
Tailles standards
*La fréquence propre de la série VD dévie légèrement de celle du standard. Nous contacter pour des spécifications précises.
| Type | Pression opérationnelle [bar] | Capacité [kN] | Fréquence propre verticale (dyn.) [Hz] |
|---|---|---|---|
| GRB 780 /-MD /-VD* GRB 780 /-MD /-VD* GRB 780 /-MD /-VD* | 4 6 8 | 52 78 104 | 1,7 1,6 1,5 |
| GRB 1240 /-MD /VD* GRB 1240 /-MD /VD* GRB 1240 /-MD /VD* | 4 6 8 | 83 124 165 | 1,5 1,4 1,3 |
| GRB 1820 /MD /VD* GRB 1820 /MD /VD* GRB 1820 /MD /VD* | 4 6 8 | 122 184 244 | 1,4 1,3 1,3 |
| GRB 2480 /MD /VD* GRB 2480 /MD /VD* GRB 2480 /MD /VD* | 4 6 8 | 165 248 329 | 1,5 1,4 1,4 |

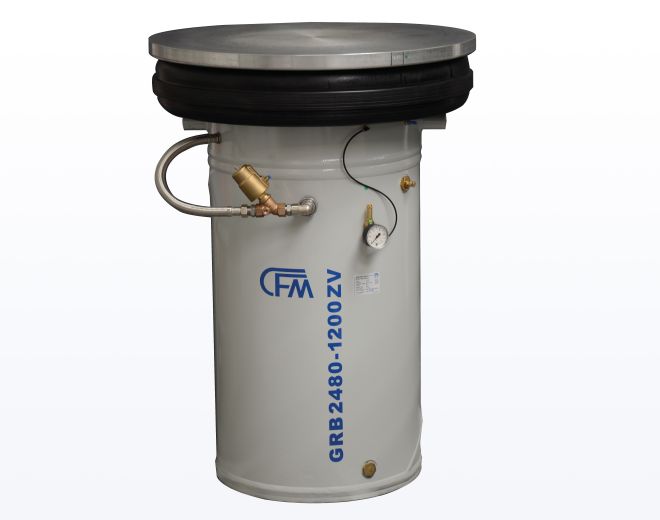

| GRB 2480-1200 ZV /AV GRB 2480-1200 ZV /AV GRB 2480-1200 ZV /AV | 4 6 8 | 165 248 329 | 0,85 0,80 0,75 |
| GRB 2480-840 GRB 2480-840 GRB 2480-840 | 4 6 8 | 165 248 329 | 1,05 1,00 0,95 |
