Série DBZ
Ressort à double soufflet

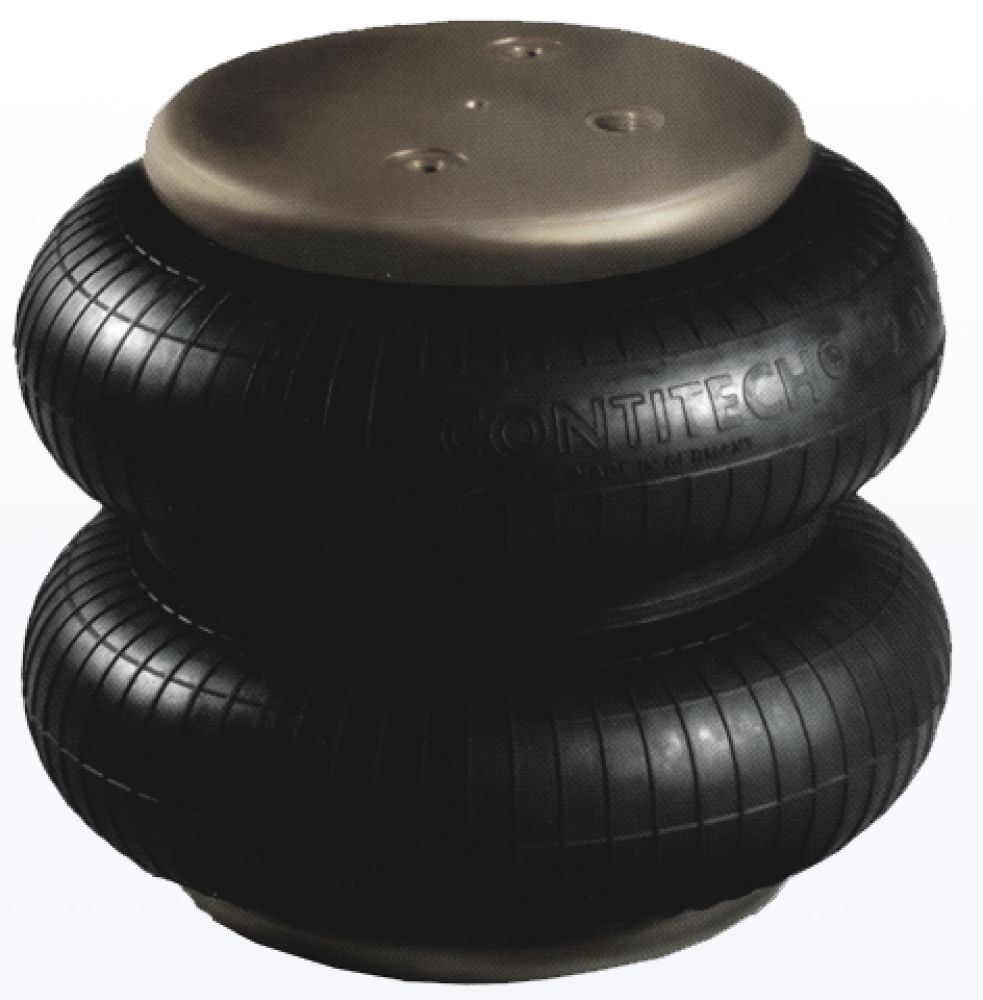

Un ressort pneumatique à double soufflet est constitué de deux chambres en matériau élastomère retenues entre deux plaques d'acier.
Si celles-ci sont évasées, une plaque en plastique, fixée à la plaque d'acier supérieure, permet une entrée d'air latérale.
Si la chambre est liée aux plaques d'acier de manière étanche à l´aide d´une bague à bourrelet, l'entrée d'air latérale est intégrée dans la plaque d'acier supérieure.
La plaque en plastique et la plaque en acier sont toutes deux munies de quatre trous de fixation.
Les vérins pneumatiques à double soufflet ont d'excellentes caractéristiques dynamiques, ils autorisent de grands débattements verticaux et horizontaux.
Les ressorts pneumatiques peuvent être utilisés sur une large gamme de températures (-60°C - 60°C).
Ils peuvent également être fournis avec des plaques en acier inoxydable, pour des plages de température étendues et pour une résistance aux huiles et aux carburants.
applications
Isolation passive des vibrations :
- dispositifs métrologiques tels que microscopes électroniques
- équipements techniques laser
- équipements de mesure
solation active des vibrations pour une faible dynamique :
- machines
- bancs d'essai de moteurs
- bancs d'essai d'engins
TAilles standards
| Type | Pression de travail [bar] | Capacité [kN] | Fréquence propre verticale (dyn.) [Hz] |
|---|---|---|---|
| DBZ 80 DBZ 80 DBZ 80 | 4 | 5,2 8,0 10,6 | 2,0 2,0 2,0 |
| DBZ 110 DBZ 110 DBZ 110 | 4 6 8 | 7,1 10,7 14,5 | 1,9 1,9 1,9 |
| DBZ 210 DBZ 210 DBZ 210 | 4 6 8 | 13,3 20,3 27,6 | 1,9 1,8 1,7 |
| DBZ 380 DBZ 380 DBZ 380 | 4 6 8 | 25,1 38,2 51,2 | 1,5 1,4 1,4 |
| DBZ 540 DBZ 540 DBZ 540 | 4 6 8 | 35,2 54,6 71,5 | 1,7 1,6 1,6 |
| DBZ 770 DBZ 770 DBZ 770 | 4 6 8 | 51,4 77,8 103,9 | 1,6 1,5 1,5 |
| DBZ 1370 DBZ 1370 DBZ 1370 | 4 6 8 | 90,5 137,6 186,1 | 1,6 1,5 1,5 |
