Série BZ

Ressort à soufflet

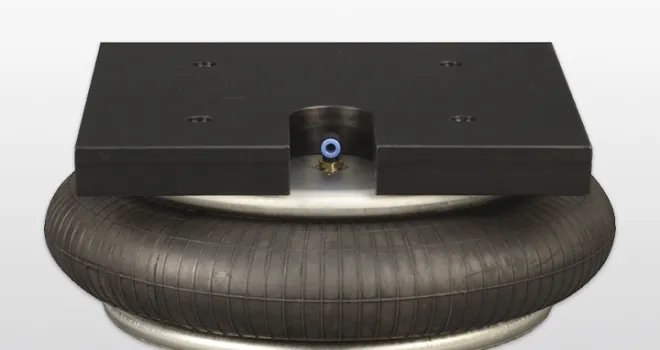

Ce ressort pneumatique est constitué d´un soufflet en matériau élastomère monté de manière étanche entre deux flasques d'acier. Ces dernières étant bridées, une plaque en plastique est fixée à la flasque supérieure, ce qui permet une entrée d'air latérale. Lorsque l'actionneur pneumatique est relié aux plaques d'acier de manière étanche à l'air par un anneau du soufflet, l'entrée d'air latérale est intégrée dans la flasque supérieure. La plaque en plastique et la flasque sont toutes deux pourvues de quatre trous de fixation.



Ces ressorts pneumatiques ont d'excellentes caractéristiques dynamiques et permettent de grandes oscillations verticales et horizontales. Ils peuvent être utilisés sur une large plage de températures (de -60°C à 60°C) et peuvent également être fournis avec des flasques en acier inoxydable, pour des plages de températures plus étendues ou une résistance chimique aux huiles et aux carburants.

Application

Isolation passive:

  • Dispositifs de mesure
  • Microscopes électroniques
  • Installation laser

Isolation active des dynamiques faibles:

  • Machines
  • bancs d´essai moteurs
  • bancs d´essai d´accouplements



Ressort pneumatique BZ

tailles standard

TypePression de travail [bar]Capacité [kN]Fréquence propre verticale (dyn.) [Hz]
BZ 34
BZ 34
BZ 34		4
6
8		2,3
3,4
4,4		3,3
3,3
3,2
BZ 46
BZ 46
BZ 46		4
6
8		3,0
4,6
6,1		3,8
3,7
3,6
BZ 52
BZ 52
BZ 52		4
6
8		3,7
5,7
7,7		2,9
2,8
2,7
BZ 85
BZ 85
BZ 85		4
6
8		5,3
8,3
10,9		2,8
2,6
2,6
BZ 120 MB
BZ 120 MB
BZ 120 MB		4
6
8		7,5
11,9
15,7		2,6
2,6
2,6
BZ 210 DS
BZ 210 DS
BZ 210 DS		4
6
8		14,2
21,8
29,0		2,4
2,3
2,3
BZ 320 DS
BZ 320 DS
BZ 320 DS		4
6
8		20,1
31,6
42,2		2,5
2,4
2,3
BZ 570 DS
BZ 570 DS
BZ 570 DS		4
6
8		38,8
58,7
78,1		2,2
2,2
2,1
BZ 840 DS
BZ 840 DS
BZ 840 DS		4
6
8		52,1
79,0
107,6		2,2
2,2
2,2
