Série SSI

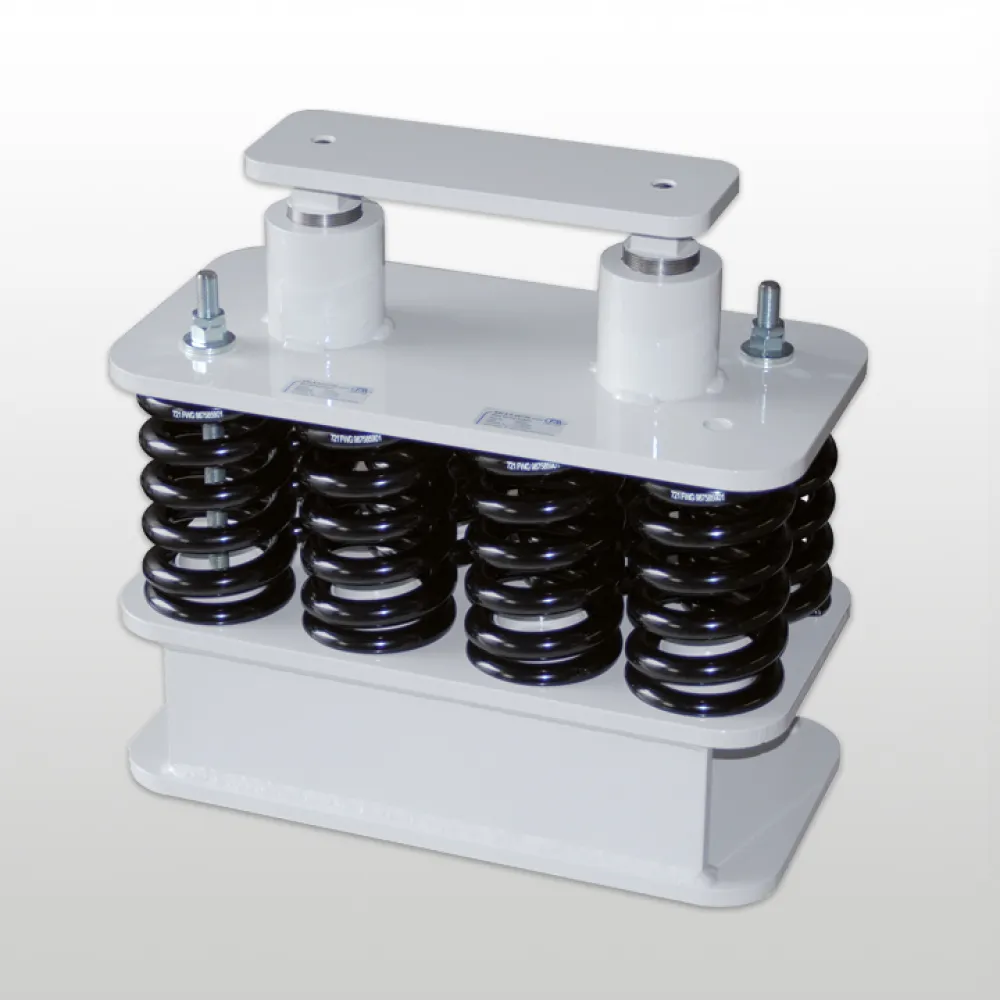

L'isolateur à ressorts en acier CFM de la série SSI est notre dernier développement. La série SSI est fabriquée par CFM Schiller dans trois gammes de fréquence propre : 1,8 Hz, 2,5 Hz et 5 Hz. Tous les isolateurs sont disponibles avec ou sans amortisseurs visqueux, leur hauteur d'installation reste inchangée. La capacité de charge par isolateur varie de 22 kN à 384 kN.
Les isolateurs à ressorts en acier de la série SSI sont équipés d'éléments de nivellement qui minimisent le travail nécessaire à la mise en service initiale ou au réajustement. L'élément de nivellement peut compenser des différences de niveau jusqu'à 50 mm.
Tailles standard
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-18182 /D | 55 - 91 | 2,1 - 1,6 |
| SSI-6.0-18182 /D | 82 - 137 | 2,1 - 1,6 |
| SSI-8.0-18182 /D | 109 - 183 | 2,1 - 1,6 |
| SSI-10.0-18182 /D | 137 - 228 | 2,1 - 1,6 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-2575 /D | 22 - 38 | 2,9 - 2,2 |
| SSI-6.0-2575 /D | 33 - 57 | 2,9 - 2,2 |
| SSI-8.0-2575 /D | 45 - 75 | 2,9 - 2,2 |
| SSI-10.0-2575 /D | 56 - 94 | 2,9 - 2,2 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-25120 /D | 36 - 60 | 2,9 - 2,2 |
| SSI-6.0-25120 /D | 54 - 90 | 2,9 - 2,2 |
| SSI-8.0-25120 /D | 72 - 120 | 2,9 - 2,2 |
| SSI-10.0-25120 /D | 90 - 150 | 2,9 - 2,2 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-25192 /D | 57 - 96 | 2,9 - 2,2 |
| SSI-6.0-25192 /D | 86 - 144 | 2,9 - 2,2 |
| SSI-8.0-25192 /D | 115 - 192 | 2,9 - 2,2 |
| SSI-10.0-25192 /D | 144 - 240 | 2,9 - 2,2 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-25307 /D | 92 - 154 | 2,9 - 2,2 |
| SSI-6.0-25307 /D | 138 - 230 | 2,9 - 2,2 |
| SSI-8.0-25307 /D | 184 - 307 | 2,9 - 2,2 |
| SSI-10.0-25307 /D | 207 - 346 | 2,9 - 2,2 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-5075 /D | 22 - 38 | 5,7 - 4,4 |
| SSI-6.0-5075 /D | 33 - 57 | 5,7 - 4,4 |
| SSI-8.0-5075 /D | 45 - 75 | 5,7 - 4,4 |
| SSI-10.0-5075 /D | 56 - 94 | 5,7 - 4,4 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-50120 /D | 36 - 60 | 5,8 - 4,5 |
| SSI-6.0-50120 /D | 54 - 90 | 5,8 - 4,5 |
| SSI-8.0-50120 /D | 72 - 120 | 5,8 - 4,5 |
| SSI-10.0-50120 /D | 90 - 150 | 5,8 - 4,5 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-50192 /D | 57 - 96 | 5,8 - 4,5 |
| SSI-6.0-50192 /D | 86 - 144 | 5,8 - 4,5 |
| SSI-8.0-50192 /D | 115 - 192 | 5,8 - 4,5 |
| SSI-10.0-50192 /D | 144 - 240 | 5,8 - 4,5 |
| Type | Capacité [kN] | Fréquence propre verticale [Hz] |
|---|---|---|
| SSI-4.0-50307 /D | 92 - 154 | 5,8 - 4,5 |
| SSI-6.0-50307 /D | 138 - 230 | 5,8 - 4,5 |
| SSI-8.0-50307 /D | 184 - 307 | 5,8 - 4,5 |
| SSI-10.0-50307 /D | 230 - 384 | 5,8 - 4,5 |
