• Hochwertige Entwicklung, Implementierung und Komponenten Made in Germany
• Kostengünstiges Komplettsystem für Ihren Bedarf
• Maximale Kompatibilität durch aufeinander abgestimmte Soft- und Hardware
• Fehlerfreie Kommunikation durch einheitliche Software-Architektur
• Präzise Messtechnik und robuste Antriebssteuerung
• Modulare Erweiterung von zusätzlicher Hardware in die Software
• Perfekte Integration in neue und bestehende MOCOKIT ® Prüfstände

XiMotion ist eine branchenneutrale Prüfsoftware, die sich ideal für Forschung und Entwicklung sowie für die Qualitätssicherung eignet. Häufige Anwendungen sind Zug- und Steifi gkeitsprüfungen in der Materialforschung oder Ermüdungsprüfungen an Bauteilen in der Automobil-, Luftfahrt- und Agrarindustrie. Das System kann jedoch in nahezu jedem Bereich mit den folgenden Anforderungen eingesetzt werden:

• Einachsige Prüfung; mehrachsige Anwendungen optional
• Dynamik: statisch, pulsierend und niedrige Dynamik bis zu 3 Hz
• Belastungen: Zug- und Druckbelastungen zwischen 10 und 100 kN
• Stellantriebe: Hübe zwischen 100 und 250 mm

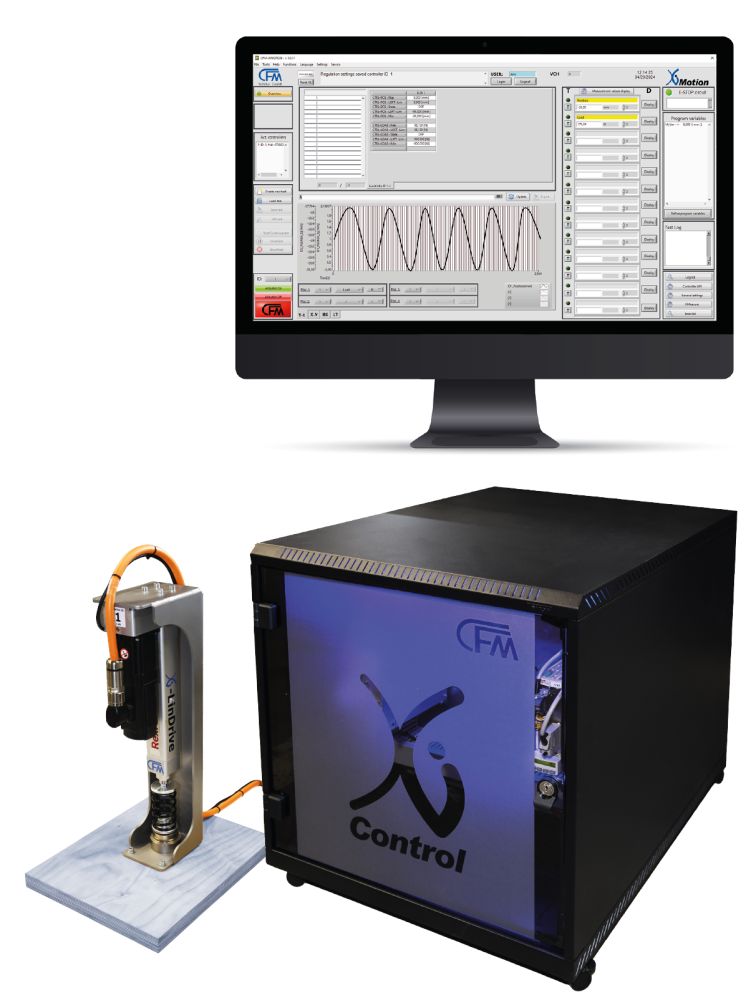

XiControl ist speziell für Prüfanwendungen mit elektromechanischen Zylindern entwickelt worden. Bei der Prüfung im mittleren Kraftbereich mit geringer Dynamik hat diese Art von Zylinder viele Vorteile gegenüber klassischen hydraulischen Zylindern. Die hydraulische Versorgung entfällt, was die Betriebskosten deutlich reduziert und den Prüfstand zusätzlich sauber hält. Die Komponenten haben ein geringeres Gewicht und können manuell gehandhabt werden, sie nehmen weniger Platz im Prüfstandsaufbau ein und das Fehlen von Hydraulikschläuchen verursacht weniger Störungen. CFM XiControl mit elektromechanischen Antrieben bietet hohe Schubkraft und Geschwindigkeit bei hoher Regelgenauigkeit.

XiMotion ist eine branchenneutrale Prüfsoftware, die sich sowohl für Forschung und Entwicklung als auch für die Qualitätssicherung eignet. XiMotion integriert sich nahtlos in die verschiedenen CFM-Hardwarekomponenten zum Testen sowie in bestehende Prüfstände anderer Hersteller.

Das benutzerfreundliche PC-Programm ermöglicht die Verwaltung des gesamten Prüfablaufs. Zu den Leistungsmerkmalen gehören die Integration von Aktoren und Sensoren, einstellbare Aktorsteuerungen, die Synchronisation externer Komponenten mit E/A-Schnittstellen, die Definition kundenspezifi scher Prüfabläufe, Signalverarbeitung, Messdatenaufzeichnung und -analyse, automatisierte Berichterstellung sowie die optionale Ansteuerung von SPS-gesteuerter Hardware.

• Standard I/Os: Position und Kraft; 8 digital I/Os
• Optionales I/Os: bis zu 32 analog I/Os
• Abtastrate: 1-10 kHz
• Auflösung der Messwerte: 64 bit
• Auflösung der A/D Umsetzung: 24 bit
• Das geschlossene Regelsystem verfügt über eine Positions- und Kraftregelung sowie eine multivariable
  Kombination von Regelungsarten. Voreingestellte Regeleigenschaften können für spezielle Anwendungen
  angepasst werden

Unsere benutzerfreundliche XiMotion-Software ermöglicht die Verwaltung aller relevanten Aspekte in Ihrem Prüfprozess. Die intuitive GUI bietet alle Funktionen in einem Programm. Die Erstellung von Prüfsignalen im so genannten Sequenzer erfolgt mit grafi schen Funktionsblöcken, die keine Kenntnisse von Programmiersprachen erfordern und aus einem additiven Prüfprogrammdesignkonzept bestehen. Ein oder mehrere Signale können in Online-Grafiken dargestellt werden, um Live-Analysen und Optimierungen zu ermöglichen. Zum Schutz des Bedienpersonals und der Prüfstandskomponenten können Grenzwerte für Schlüsselparameter der Hardware festgelegt werden.

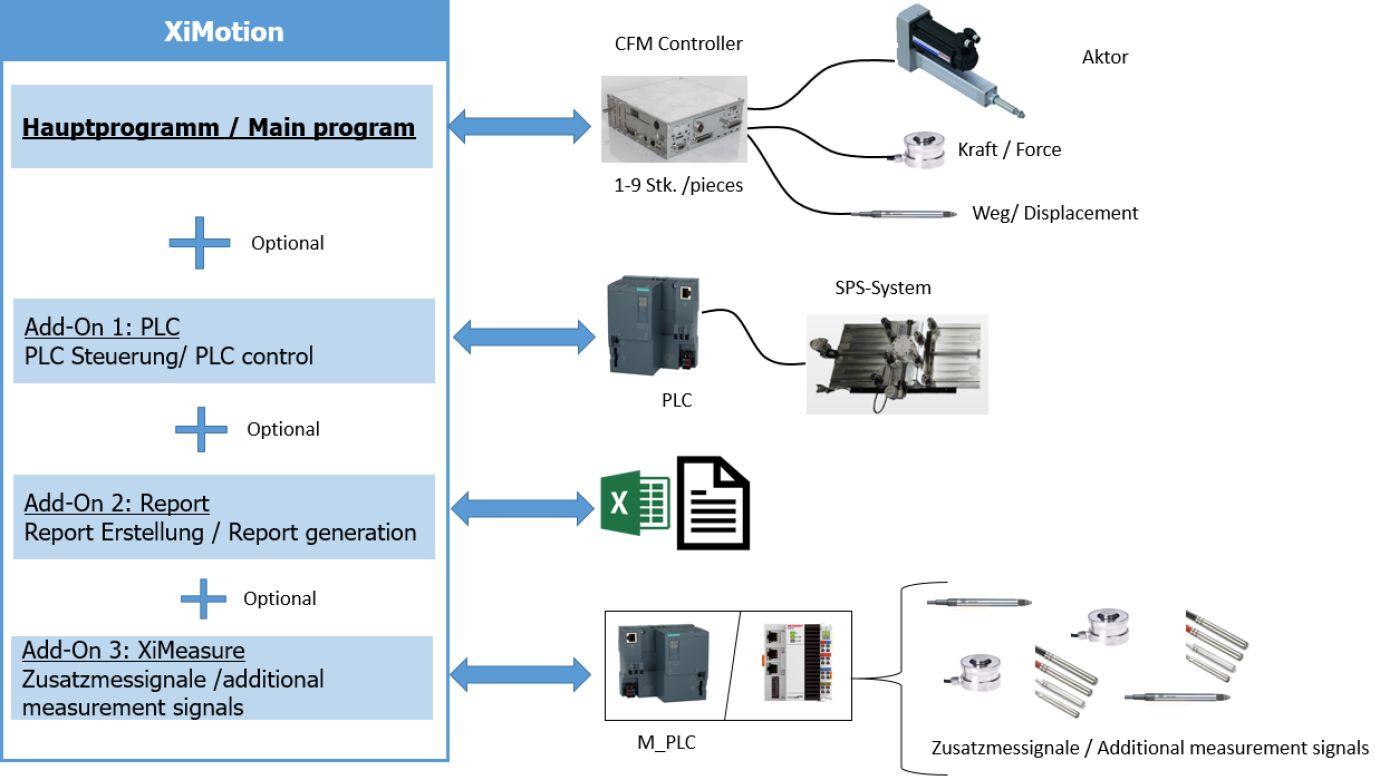

Mehrere Add Ons (siehe Bild unten) sind verfügbar, um eine individuelle Lösung für Ihren Prüfprozess und Ihre Anforderungen zu erstellen.

Die verschiedenen Sequenzen werden in XiMotion durch Konfi guration und Kombination verschiedener Elemente im Prüfprozess erzeugt. Es sind einfache und komplexe Ansteuersignale für verschiedene Steuerungsmodi möglich. Komplexe Wellenformen umfassen Sinus-, Trapez-, Dreieck- und Rechtecksignale mit optionalen Frequenz- und Amplitudensweeps. Geschachtelte Regelkreisstrukturen sowie Fallunterscheidungen auf der Basis externer Signale können implementiert werden. Verschiedene Grenzwertfunktionen ermöglichen die Einschränkung und Überwachung von Werten. Die Messdatenaufzeichnung ist in Bezug auf Aufzeichnungsrate, Variablenauswahl, Aufzeichnungsintervalle und punktuelle Abtastung einstellbar. Die Standard-Analysewerkzeuge sind mit kundenspezifischen Auswertealgorithmen erweiterbar. Off enformatige Berichtsvorlagen ermöglichen eine einfache (Re-)Konfiguration in einem automatisierten Berichtsprozess.
