Baureihe UPM

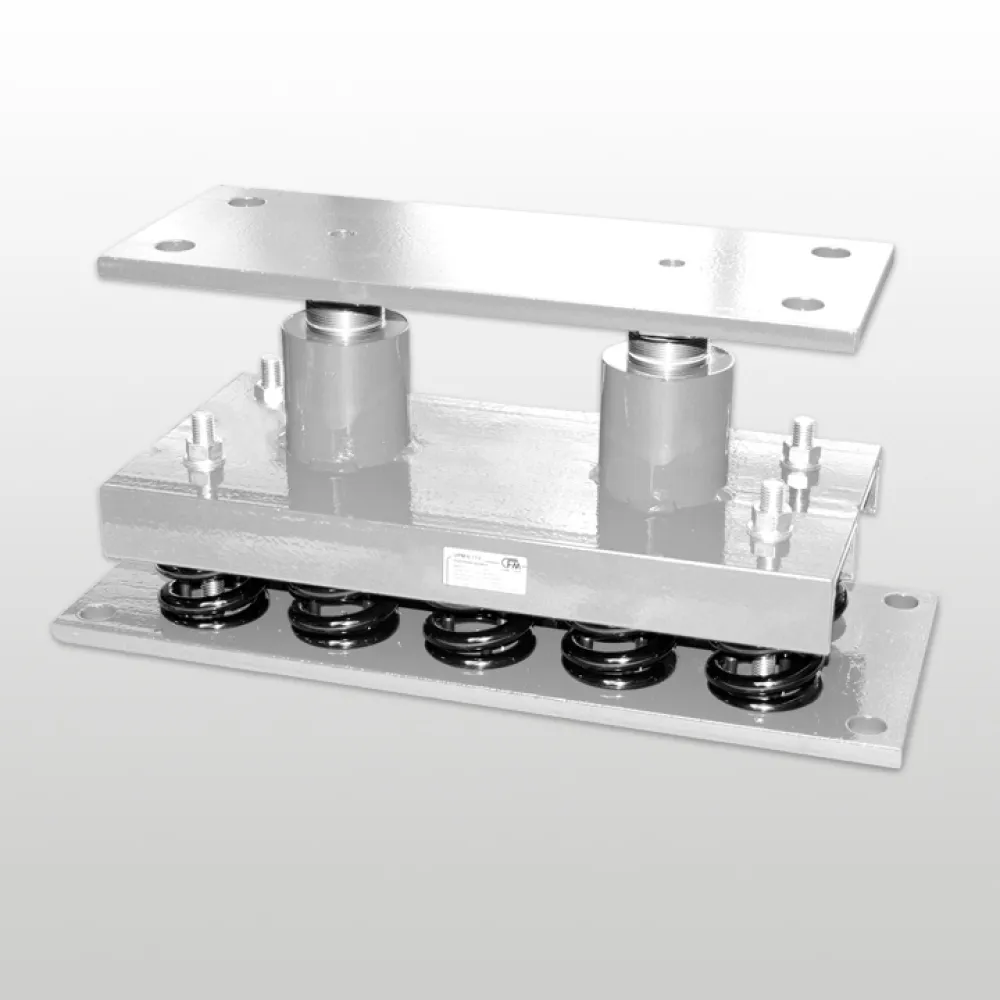

Der CFM-Stahlfederisolator der Baureihe UPM ist ein kompakter und kostengünstiger Stahlfederisolator. Je nach Baugröße liegt die Eigenfrequenz zwischen 2,5 Hz und 4,0 Hz. Der Stahlfederisolator kann in einem Lastbereich bis zu 102 kN pro Isolator eingesetzt werden.
Das Gehäuse des Isolators ist als geschweißtes Stahlgehäuse gefertigt. Die integrierten Nivellierelemente haben einen Einstellbereich von -5 bis +50 mm. Diese Baureihe besitzt keine Dämpferelemente.
Angebotene Größen
| Typ | Tragkraft [kN] | Vertikale Eigenfrequenz [Hz] |
|---|---|---|
| UPM 3 211 | 5,7 - 9,5 | 3,2 - 2,5 |
| UPM 4 113 | 17 - 29 | 4,0 - 3,1 |
| UPM 5 113 | 22 - 36 | 4,0 - 3,1 |
| UPM 6 113 | 26 - 44 | 4,0 - 3,1 |
| UPM 7 113 | 31 - 51 | 4,0 - 3,1 |
| UPM 8 113 | 35 - 58 | 4,0 - 3,1 |
| UPM 10 113 | 44 - 73 | 4,0 - 3,1 |
| UPM 12 113 | 52 - 87 | 4,0 - 3,1 |
| UPM 14 228 | 61 - 102 | 4,0 - 3,1 |
