Baureihe P

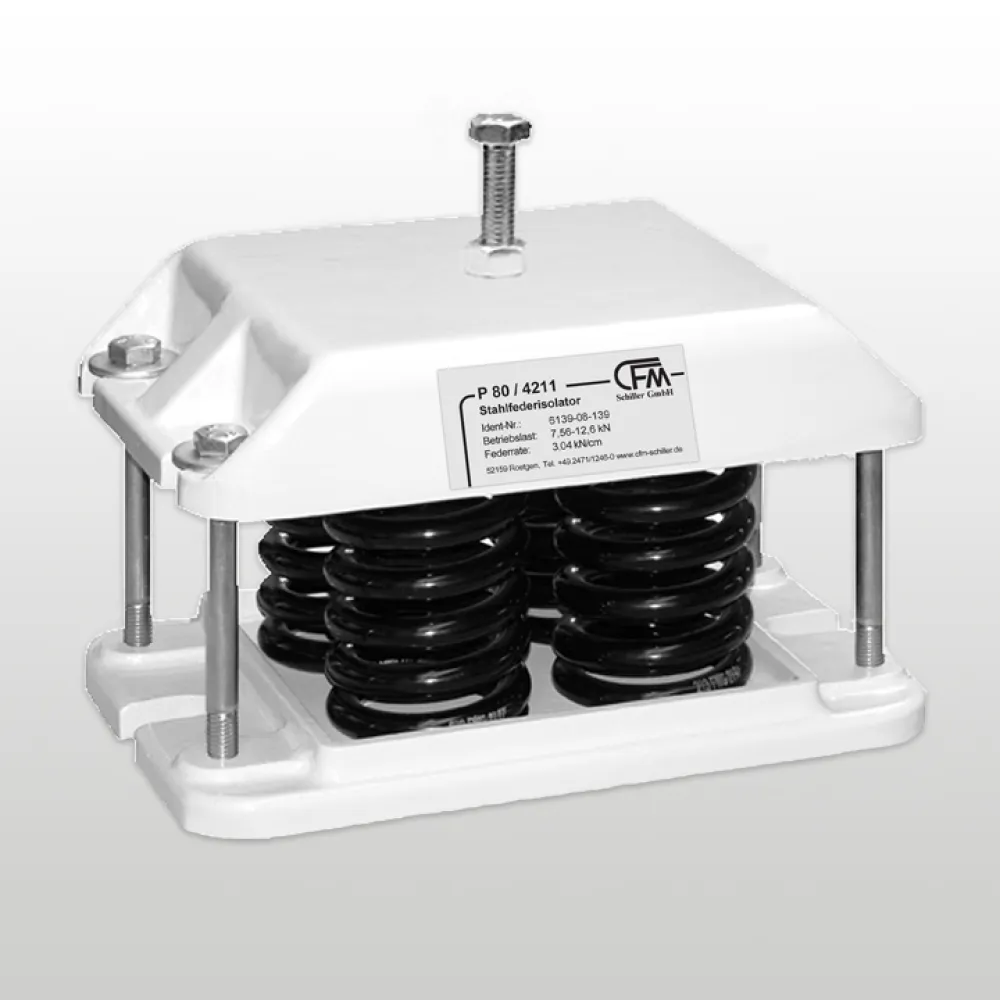

Der CFM-Stahlfederisolator der Baureihe P zählt zu den kompaktesten Stahlfederisolatoren. Die Typen P71D und P80D werden mit integriertem Viskosedämpfer angeboten. Je nach Baugröße liegt die Eigenfrequenz zwischen 1,5 Hz und 6,1 Hz. Der Stahlfederisolator kann in einem Lastbereich bis zu 29 kN pro Isolator eingesetzt werden.
Das Gehäuse des Isolators ist aus Stahlteilen gefertigt. Alle Isolatoren besitzen Nivellierschrauben, die von oben einstellbar sind.
Angebotene Größen
| Typ | Tragkraft [kN] | Vertikale Eigenfrequenz [Hz] |
|---|---|---|
| P60/126 | 0,47 - 0,79 | 3,2 - 2,5 |
| P60/137 | 0,68 - 1,13 | 2,8 - 2,1 |
| P60/117 | 0,75 - 1,25 | 3,5 - 2,7 |
| P60/128 | 1,13 - 1,88 | 3,0 - 2,3 |
| P60/119 | 1,28 - 2,14 | 3,8 - 3,0 |
| P60/129 | 1,34 - 2,23 | 3,3 - 2,5 |
| P60/1111 | 2,10 - 3,50 | 4,0 - 3,1 |
| P60/1112 | 2,54 - 4,23 | 4,0 - 3,0 |
| Typ | Tragkraft [kN] | Vertikale Eigenfrequenz [Hz] |
|---|---|---|
| P71/128 | 1,13 - 1,88 | 3,0 - 2,3 |
| P71/129 | 1,34 - 2,23 | 3,3 - 2,5 |
| P71/1211 | 1,89 - 3,15 | 3,2 - 2,5 |
| P71/1312 | 3,04 - 5,06 | 2,6 - 2,0 |
| P71/1226 | 3,30 - 5,49 | 6,1 - 4,7 |
| P71/1213 | 4,20 - 7,00 | 3,2 - 2,5 |
| P71/1113 | 4,36 - 7,27 | 4,0 - 3,1 |
| P71/1228 | 5,70 - 9,50 | 6,1 - 4,7 |
| Typ | Tragkraft [kN] | Vertikale Eigenfrequenz [Hz] |
|---|---|---|
| P80/1512 | 2,76 - 4,60 | 1,9 - 1,5 |
| P80/1413 | 4,5 - 7,59 | 2,3 - 1,8 |
| P80/429 | 5,36 - 8,93 | 3,3 - 2,5 |
| P80/2312 | 6,08 - 10,13 | 2,6 - 2,0 |
| P80/2213 | 8,39 - 13,99 | 3,2 - 2,5 |
| P80/2113 | 8,72 - 14,53 | 4,0 - 3,1 |
| P80/3312 | 9,11 - 15,19 | 2,6 - 2,0 |
| P80/4312 | 12,15 - 20,25 | 2,6 - 2,0 |
| P80/4213 | 16,79 - 27,98 | 3,1 - 2,5 |
| P80/4113 | 17,44 - 29,06 | 4,0 - 3,1 |
| P80/437 | 2,72 - 4,54 | 2,8 - 2,2 |
| P80/3211 | 5,67 - 9,45 | 3,2 - 2,5 |
| P80/519 | 6,41 - 10,69 | 3,9 - 3,0 |
| P80/529 | 6,69 - 11,16 | 3,3 - 2,5 |
| P80/4211 | 7,56 - 12,60 | 3,2 - 2,5 |
| P80/4111 | 8,39 - 13,99 | 4,1 - 3,1 |
| P80/5211 | 9,45 - 15,75 | 3,2 - 2,5 |
| P80/3226 | 9,89 - 16,48 | 6,1 - 4,7 |
| P80/4112 | 10,15 - 16,91 | 4,0 - 3,1 |
| P80/5111 | 10,49 - 17,48 | 4,1 - 3,1 |
| P80/3213 | 12,59 - 20,98 | 3,2 - 2,5 |
| P80/3113 | 13,08 - 21,80 | 4,0 - 3,1 |
| Typ | Tragkraft [kN] | Vertikale Eigenfrequenz [Hz] |
|---|---|---|
| P71D/128 | 1,13 - 1,88 | 3,0 - 2,3 |
| P71D/129 | 1,34 - 2,23 | 3,3 - 2,5 |
| P71D/1211 | 1,89 - 3,15 | 3,2 - 2,5 |
| P71D/1312 | 3,04 - 5,06 | 2,6 - 2,0 |
| P71D/1226 | 3,30 - 5,49 | 6,1 - 4,7 |
| P71D/1213 | 4,20 - 7,00 | 3,2 - 2,5 |
| P71D/1113 | 4,36 - 7,27 | 4,0 - 3,1 |
| P71D/1228 | 5,70 - 9,50 | 6,1 - 4,7 |
| Typ | Tragkraft [kN] | Vertikale Eigenfrequenz [Hz] |
|---|---|---|
| P80D/429 | 5,36 - 8,93 | 3,3 - 2,5 |
| P80D/2312 | 6,08 - 10,13 | 2,6 - 2,0 |
| P80D/2213 | 8,39 - 13,99 | 3,2 - 2,5 |
| P80D/2113 | 8,72 - 14,53 | 4,0 - 3,1 |
| P80D/4312 | 12,15 - 20,25 | 2,6 - 2,0 |
| P80D/4213 | 16,79 - 27,98 | 3,1 - 2,5 |
| P80D/4113 | 17,44 - 29,06 | 4,0 - 3,1 |
| P80D/437 | 2,72 - 4,54 | 2,8 - 2,2 |
| P80D/4211 | 7,56 - 12,60 | 3,2 - 2,5 |
| P80D/4111 | 8,39 - 13,99 | 4,1 - 3,1 |
| P80D/4112 | 10,15 - 16,91 | 4,0 - 3,1 |
