Baureihe RB SH

Rollbalg

Zwischen zwei Stahlplatten ist ein Roll-Balg luftdicht eingespannt. Der Roll-Balg wird mit eine Stützhülse, die mit der oberen Stahlplatte verbunden ist in horizontaler Richtung geführt.

Der Roll-Balg aus Elastomerwerkstoff weist ausgezeichnete dynamische Eigenschaften und gute chemische Beständigkeit auf. Der Luftanschluss befindet sich in der oberen Stahlplatte.

Anwendung

passive Schwingisolierung:

  • hohe Anforderung an den Entkopplungsgrad
  • geringe Dynamik
  • messtechnische Geräte
  • lasertechnische Anlagen
  • Elektronenmikroskope
  • Messaufbauten

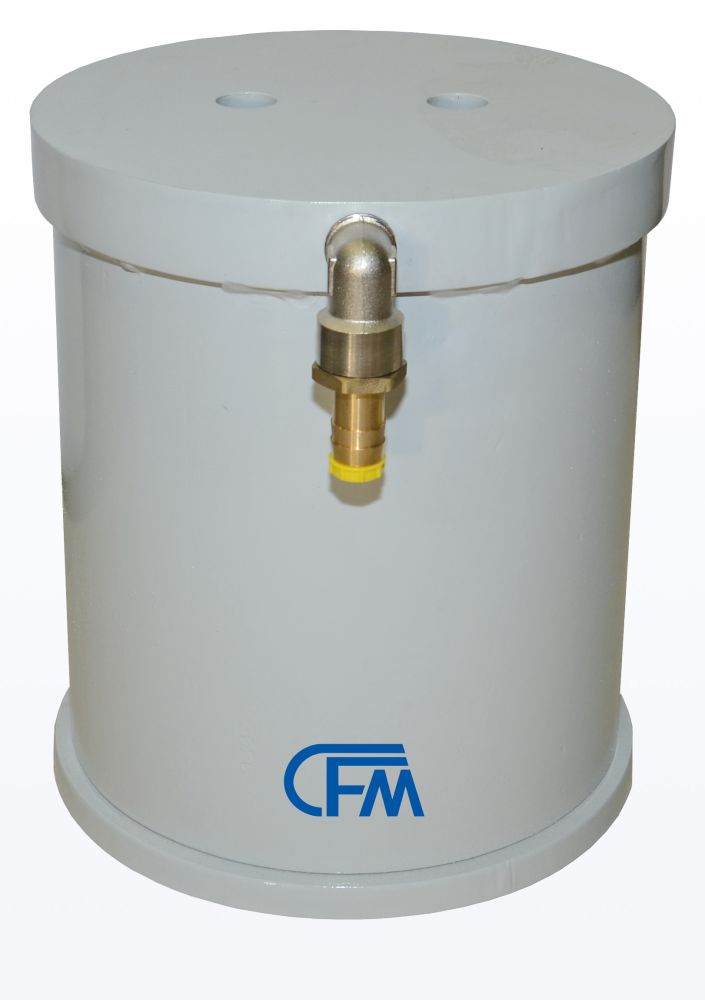

RB 220 SH ZV

Angebotene Größen

TypBetriebsdruck [bar]Tragkraft [kN]Vertikale Eigenfrequenz (dyn.) [Hz]
RB 220 SH
RB 220 SH
RB 220 SH		4
6
8		14
22
29,7		1,5
1,5
1,5
RB 410 SH
RB 410 SH
RB 410 SH		4
6
8		26,5
40,5
54,2		1,2
1,2
1,2
