Baureihe MBZ
Membranbalgzylinder

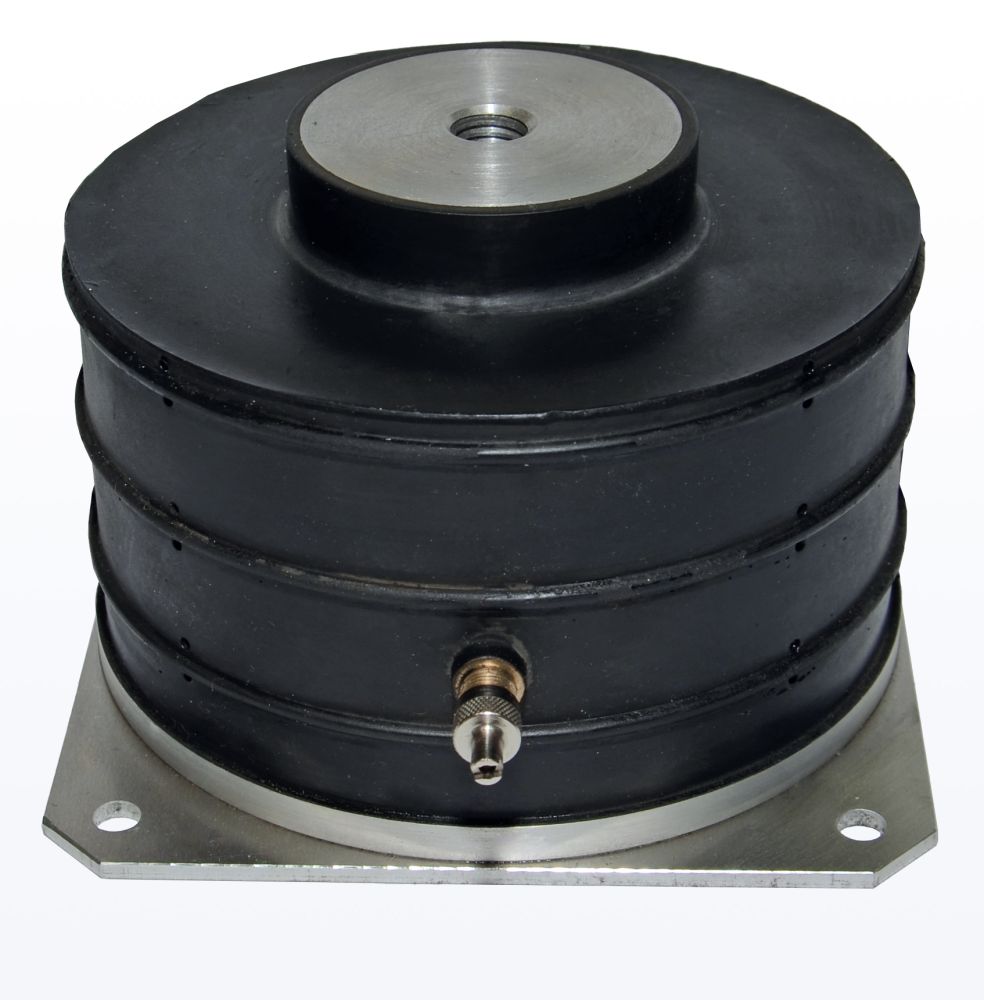

Die Luftfedern unserer Baureihe MBZ sind aufgebaut als Elastomer-Metall-Verbindung mit angeschraubter Bodenplatte. Die Luftkammer besteht aus Elastomer Material und ist mit Stahlringen zusätzlich verstärkt. Der Elastomerkörper wird aus Chloropren hergestellt, besitzt eine hohe Elastizität und ist öl- und alterungsbeständig. Die Bodenplatte ist je nach Baugröße aus Aluminium bzw. verzinktem Stahl hergestellt. Die Luftzuführung erfolgt über ein Autoreifenventil. Je nach Bauhöhe und Belastung wird eine Eigenfrequenz zwischen 3 und 5 Hz erreicht. Im abgesenkten Zustand wird die Lagerung nur vom Elastomergrundkörper übernommen, der eine Eigenfrequenz von ca. 10 Hz hat.
Anwendung
passive Schwingisolierung:
- Messgeräte
- Waagen
- Mikroskope
aktive Schwingisolierung:
- Kompressoren*
- Ventilatoren*
* = mit geringer Dynamik
Angebotene Größen
| Typ | Fülldruck [bar] | Tragkraft [kN] | Eigenfrequenz (stat.) [Hz] |
|---|---|---|---|
| MBZ 6,5 | 1 - 5 | 0,65 | 3 - 5 |
| MBZ 18 | 1 - 5 | 1,8 | 3 - 5 |
| MBZ 28 | 1 - 6 | 2,8 | 3 - 5 |
| MBZ 60 | 1 - 6 | 6 | 3 - 5 |
| MBZ 130 | 1 - 6 | 13 | 3 - 5 |
| MBZ 260 | 1 - 6 | 26 | 3 - 5 |
| MBZ 550 | 1 - 6 | 55 | 3 - 5 |
| MBZ 1000 | 1 - 6 | 100 | 3 - 5 |
