Baureihe GRB

Gürtelrollbalg

Luftfedern des Typs GRB bestehen aus einem Gürtelrollbalg der oben von einer Deckplatte und unten von einem Kolben abgeschlossen wird. Der Gürtelrollbalg wird aus hochwertigen Elastomerwerkstoffen mit einvulkanisiertem Drahtgürtel hergestellt. Die Deckplatte und der Kolben sind aus Aluminiumguss. Die Dichtflächen sind mechanisch bearbeitet. Alle anderen Flächen sind gestrahlt. Die Luftfeder ist besonders gut für rauhe Bedingungen geeignet.

Die Luftfedern der GRB-Reihe zeichnen sich durch Eigenfrequenzen unter 1Hz aus.

Die Variante MD ist mit einer integrierten Luftdämpfung versehen. Die Variante VD hat einen integrierten Viskosedämpfer.

Anwendung

passive Schwingisolierung:

  • messtechnische Geräte
  • Elektronenmikroskope
  • lasertechnische Anlagen
  • Messaufbauten

aktive Schwingisolierung:

  • Große Fundamentlagerungen (>20 t)
  • Systeme mit großer Dynamik

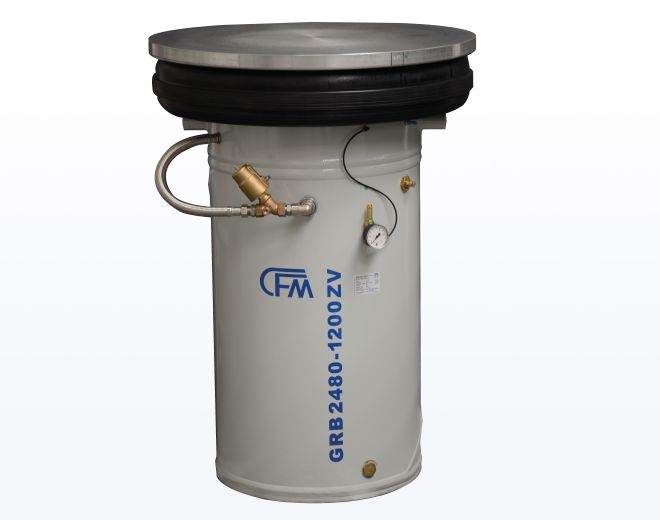

Luftfeder GRB 2480-1200 ZV

Angebotene Größen

*Die Eigenfrequenz des Typs VD weicht leicht vom Standard ab. Kontaktieren Sie uns für genaue Spezifikationen.

TypBetriebsdruck [bar]Tragkraft [kN]Vertikale Eigenfrequenz (dyn.) [Hz]
GRB 780 /-MD /-VD*
GRB 780 /-MD /-VD*
GRB 780 /-MD /-VD*		4
6
8		52
78
104		1,7
1,6
1,5
GRB 1240 /-MD /VD*
GRB 1240 /-MD /VD*
GRB 1240 /-MD /VD*		4
6
8		83
124
165		1,5
1,4
1,3
GRB 1820 /MD /VD*
GRB 1820 /MD /VD*
GRB 1820 /MD /VD*		4
6
8		122
184
244		1,4
1,3
1,3
GRB 2480 /MD /VD*
GRB 2480 /MD /VD*
GRB 2480 /MD /VD*		4
6
8		165
248
329		1,5
1,4
1,4
GRB 2480-1200 ZV /AV
GRB 2480-1200 ZV /AV
GRB 2480-1200 ZV /AV		4
6
8		165
248
329		0,85
0,80
0,75
GRB 2480-840
GRB 2480-840
GRB 2480-840		4
6
8		165
248
329		1,05
1,00
0,95
