Baureihe DBZ

Doppel-Balgzylinder

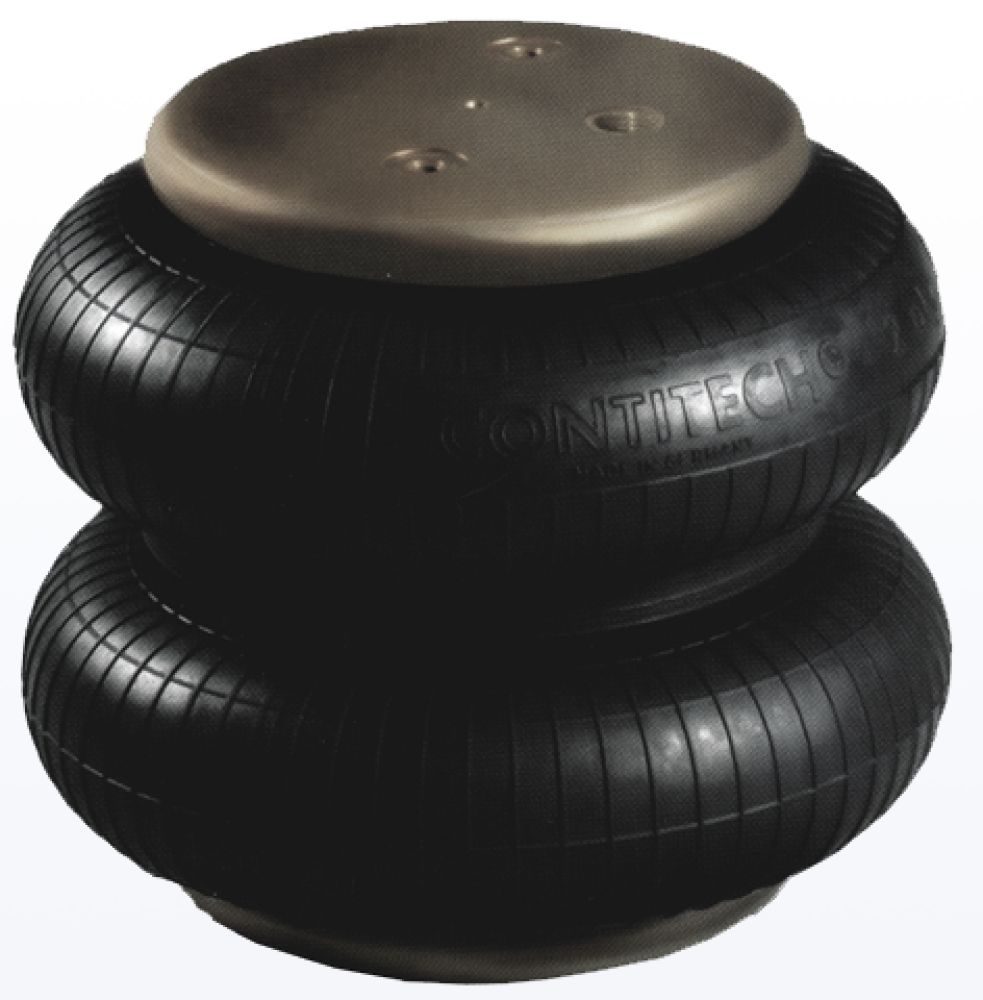

Ein Doppel-Balgzylinder ist ein Doppel-Balg aus Elastomerwerkstoff der zwischen zwei Stahlplatten luftdicht eingefasst ist. Handelt es sich bei den Stahlplatten um Bördelplatten, wird auf der oberen Stahlplatte eine Kunststoffplatte befestigt, die einen seitlichen Lufteinlass ermöglicht. Wird der Doppel-Balgzylinder über einen Wulstring luftdicht mit den Stahlplatten verbunden ist der seitliche Lufteinlass in die obere Stahlplatte integriert. Sowohl die Kunststoffplatte als auch die Stahlplatte sind mit vier Befestigungsbohrungen versehen.

Doppel-Balgzylinder weisen ausgezeichnete dynamische Eigenschaften auf und lassen große vertikale aber auch horizontale Schwingwege zu. Sie können über einen großen Temperaturbereich (-60°C – 60°C) eingesetzt werden und auch mit Edelstahlplatten, für erweiterte Temperaturbereiche oder mit Beständigkeit gegen Öle und Kraftstoffe, geliefert werden.

Anwendung

passive Schwingisolierung:

  • messtechnische Geräte
  • Elektronenmikroskope
  • lasertechnische Anlagen
  • Messaufbauten

aktive Schwingisolierung:

  • Maschinen*
  • Motorenprüfstände*
  • Getriebeprüfstände*
  • Schwingsiebe

* = mit geringer Dynamik

Luftfeder DBZ

Angebotene Größen

TypBetriebsdruckruck [bar]Tragkraft [kN]Vertikale Eigenfrequenz (dyn.) [Hz]
DBZ 80
DBZ 80
DBZ 80

4
6
8

5,2
8,0
10,6		2,0
2,0
2,0
DBZ 110
DBZ 110
DBZ 110		4
6
8		7,1
10,7
14,5		1,9
1,9
1,9
DBZ 210
DBZ 210
DBZ 210		4
6
8		13,3
20,3
27,6		1,9
1,8
1,7
DBZ 380
DBZ 380
DBZ 380		4
6
8		25,1
38,2
51,2		1,5
1,4
1,4
DBZ 540
DBZ 540
DBZ 540		4
6
8		35,2
54,6
71,5		1,7
1,6
1,6
DBZ 770
DBZ 770
DBZ 770		4
6
8		51,4
77,8
103,9		1,6
1,5
1,5
DBZ 1370
DBZ 1370
DBZ 1370		4
6
8		90,5
137,6
186,1		1,6
1,5
1,5
