Sitzprüfstand
Zur Prüfung der Fahrzeugkomponenten Sitzrückenlehne und Kopfstütze bietet CFM Schiller Prüfstände an.
Sie erfüllen die Anforderungen der Prüfnormen und Vorschriften FMVSS 202, ECE R17 und R25 sowie AIS 016.

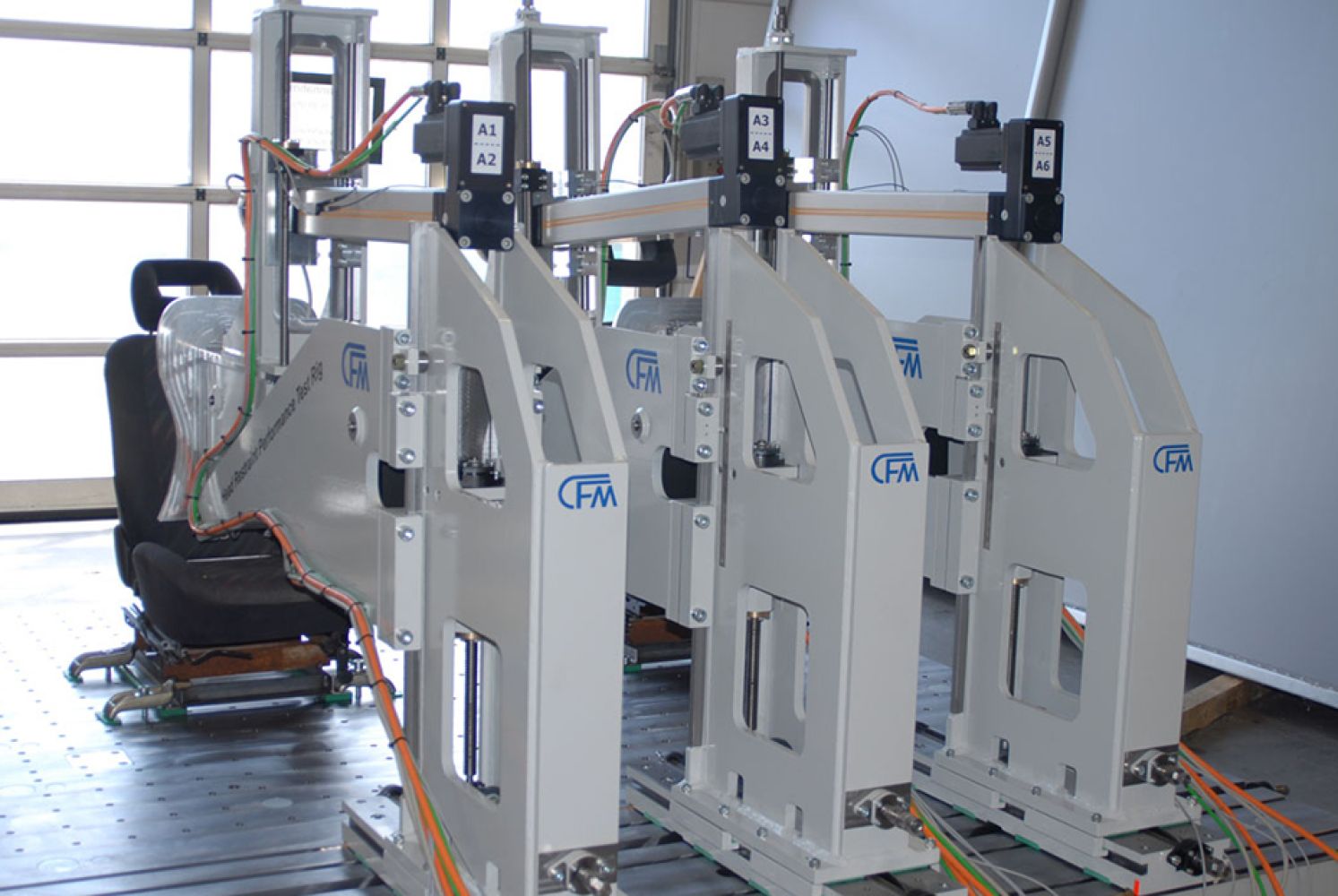

Das Gesamtsystem besteht aus drei baugleichen Sitzbelastungseinheiten, die auf einer großen Aufspannplatte beweglich montiert sind. Die bis zu drei Autositz-Prüflinge werden ebenfalls auf der Aufspannplatte fixiert. Die Abstände der Sitzbelastungseinheiten zueinander (Y-Richtung) sind manuell verstellbar. Jede Einheit kann zusätzlich in X- und Z-Richtung manuell verfahren werden, um unterschiedliche Prüflinge flexibel zu testen.
Jede Sitzbelastungseinheit ist mit zwei Elektrozylindern für die Belastung der Rückenlehne und der Kopfstütze ausgestattet. Die Rückenlehne wird mittels speziellem Rückendummy mit einem statischen Moment bezogen auf den H-Punkt belastet. Ein Kopfdummy auf dem zweiten Prüfzylinder übt eine statische Kraft auf die Kopfstütze aus. Die drei Prüflinge können gleichzeitig mit jeweils unterschiedlichen Kräften und Momenten belastet werden.
Die Messung erfolgt über Kraftmessdosen an jeweils beiden Zylindern sowie je einen Drehgeber im H-Punkt. Zudem fließen die Zylinderkraft, -auslenkung und der Zylinder-Neigungswinkel mit in die Auswertung ein. Die integrierte Steuerung von CFM Schiller übernimmt die Durchführung und visuelle Auswertung der Prüfung.
Kontaktieren Sie uns gerne für Details zu Abmessungen und der Kinematik.
