Seiteneindrückprüfstand
Wir fertigen Steiteneindrückprüfstände nach den technischen Vorschriften "Federal Motor Vehicle Safety Standard" (FMVSS) an.
Bei Seiteneindrückprüfständen wird nach der Vorschrift FMVSS 214 "Seitlicher Pfahlaufprall" geprüft. Die Seiteneindrückprüfstände von
CFM Schiller erfüllen diese Vorschrift.

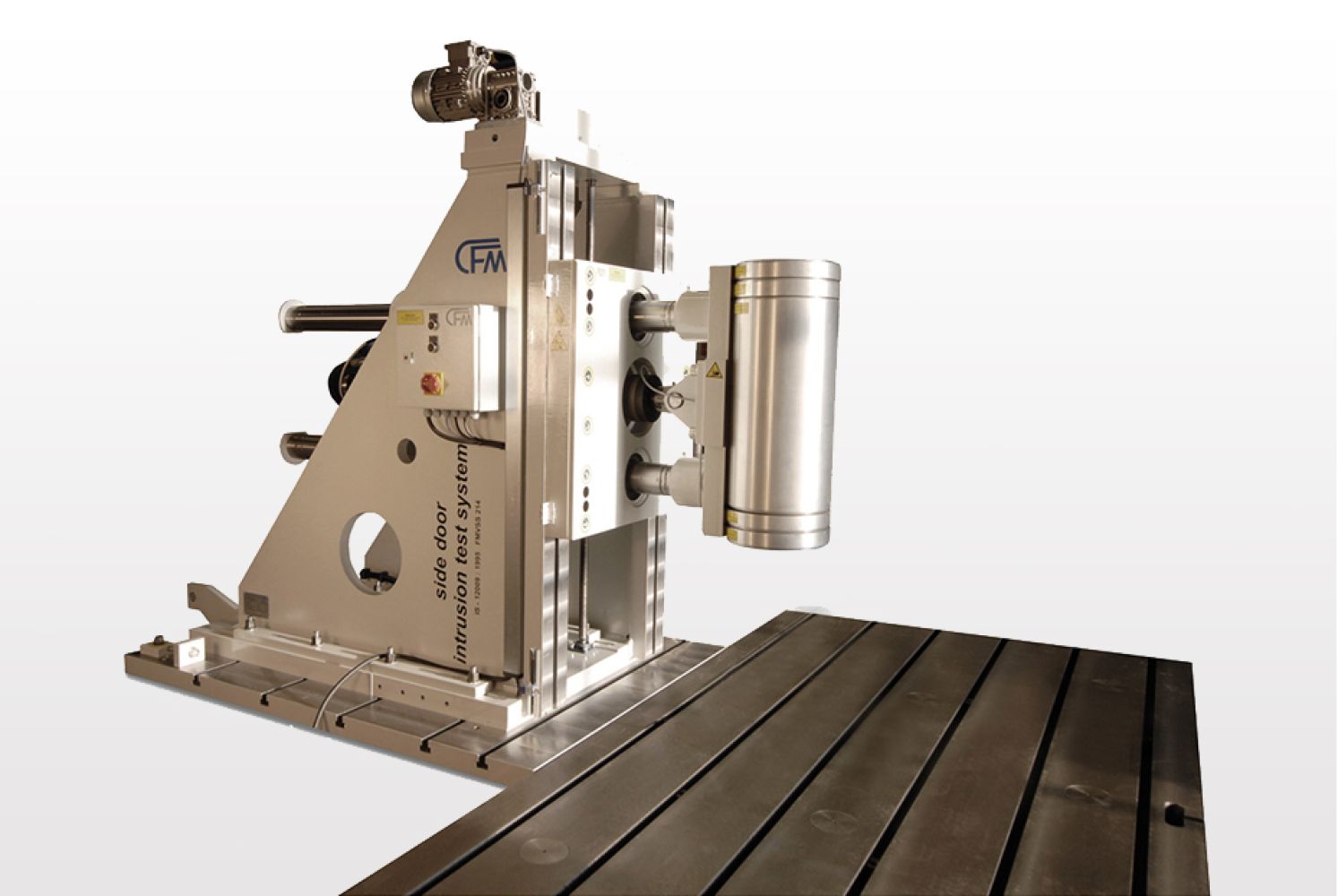

Der Seiten- und Türeindrückprüfstand ist für Kräfte bis zu 150 kN ausgelegt. Das Design des Grundrahmens ist nach der FE-Analyse als sehr steife Stahlschweißkonstruktion gefertigt. Der Höhenverstellbereich beträgt ca. 450 - 1 200 mm. Die Verstellung wird über Spindeln und einen Getriebemotor realisiert, die Klemmung erfolgt manuell. Außerdem kann der Grundrahmen in X- und Y-Richtung im Bereich von ±150 mm auf einer Zwischengrundplatte positioniert werden. Der Seiteneindrückprüfstand ist mit allen relevanten Sensoren bestückt.
Die Eindrückkonstruktion (Beladungsform) ist austauschbar und in verschiedenen Größen erhältlich. Ebenso können die Beladungsformen in 50 mm Schritten in der Höhe erweitert werden. Die erweiterbaren Teile werden mit der Grundform verschraubt.
Folgende Baugrößen werden angeboten:
- Ø 300 mm mit Kantenradius 12 mm
- Ø 305 mm mit Kantenradius 13 mm
Darüber hinaus liefern wir Beladungsformen zur Prüfung von Unterfahrschutz-Vorrichtungen. Diese umfassen den hinteren (RUPD), vorderen (FUPD) und seitlichen (SUPD) Unterfahrschutz an Nutzfahrzeugen.
