MOCOKIT® Aufspannwinkel & -würfel
MOCOKIT® Aufspannwinkel von CFM Schiller sind ein funktionales Befestigungssystem für Prüfzylinder, Prüflinge und sonstige im Prüfbetrieb benötigte Komponenten. Aufspannwürfel sind eine praktische Alternative zu den Aufspannwinkeln.

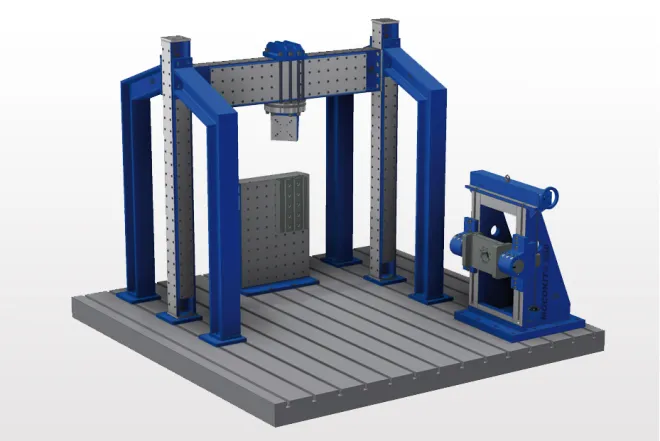

MOCOKIT® Aufspannwinkel von CFM Schiller sind ein funktionales Befestigungssystem für Prüfzylinder, Prüflinge und sonstige im Prüfbetrieb benötigte Komponenten. Sie sind für Prüfungen auf Aufspannplatten mit T-Nuten aller gängigen Größen ausgelegt. Aufspannwinkel sind Teil unseres modularen Baukastensystems MOCOKIT® und in verschiedenen Ausführungen für unterschiedliche Lasten erhältlich. Neben unseren Standardversionen konstruieren und fertigen wir Ihren individuellen Aufspannwinkel als Sonderlösung.
Vorteile des MOCOKIT® Aufspannwinkels:
- Flexible, multifunktionale Aufspannmöglichkeit
- Kostengünstiges Standardprodukt
- Für das T-Nuten-Raster Ihrer Aufspannplatte ausgelegt
- Vielfältige Aufbauten möglich, da um 90° gedreht montierbar
- Hochsteife Stahlschweißkonstruktion für minimale Nachgiebigkeit im Prüfbetrieb
- Augenschrauben zum Transportieren und Positionieren mittels Kran
- Manuelle Befestigung auf Aufspannplatte mit Schrauben
- Wartungsfreies, pflegearmes Qualitätsprodukt

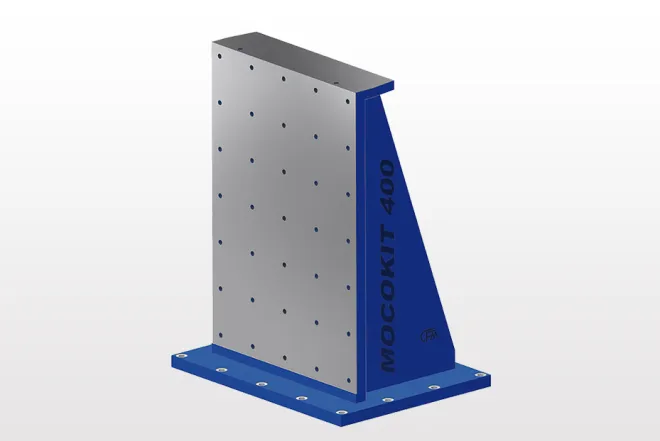

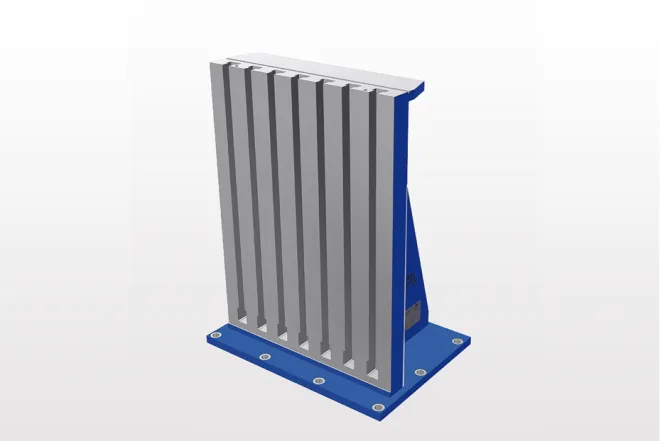

Mocokit Universalaufspannwinkel
Universalaufspannwinkel dienen überwiegend als einfache Aufspannmöglichkeit für Adapter und Prüfkomponenten. Die Aufspannfläche ist wahlweise mit T-Nuten oder einem Raster mit Befestigungsgewinden versehen. Die standardmäßigen Größen und Abstände der jeweiligen Aufspannung hängen von der MOCOKIT®-Baureihe ab.
| MOCOKIT® | T-Nuten nach DIN 650 | Befestigungsgewinde | ||
|---|---|---|---|---|
| Größe | Abstand | Größe | Raster | |
| 25 | - | - | M16 | 90 x 90 mm |
| 65 | 18H12 | 75 mm | M16 | 75 x 75 mm |
| 250 | 28H12 | 100 mm | M24 | 100 x 100 mm |
| 400 | 28H12 | 200 mm | M24 | 200 x 200 mm |
| 600 | 36H12 | 250 mm | M30 | 250 x 250 mm |

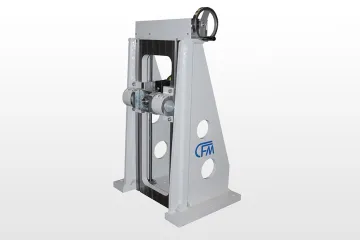

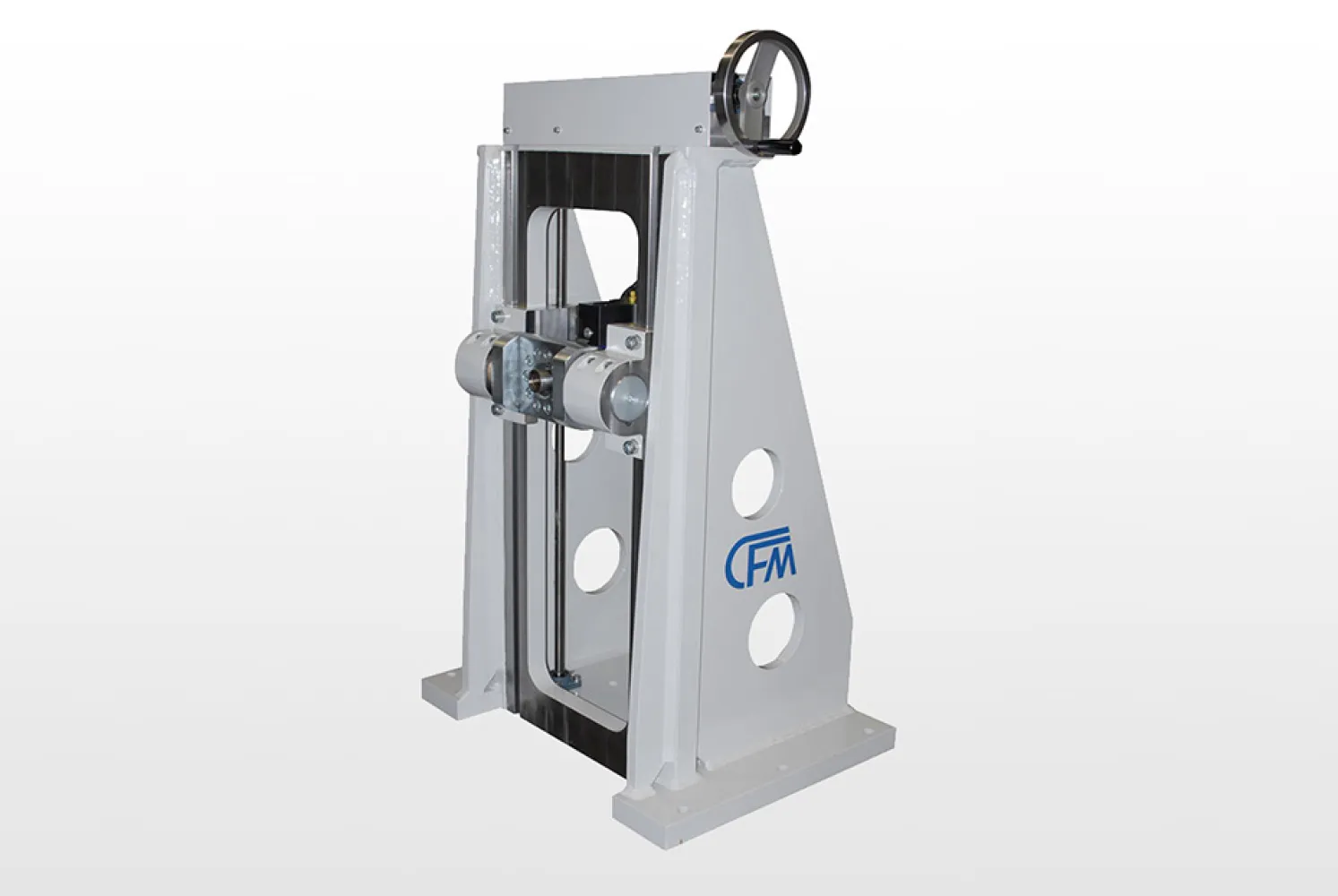

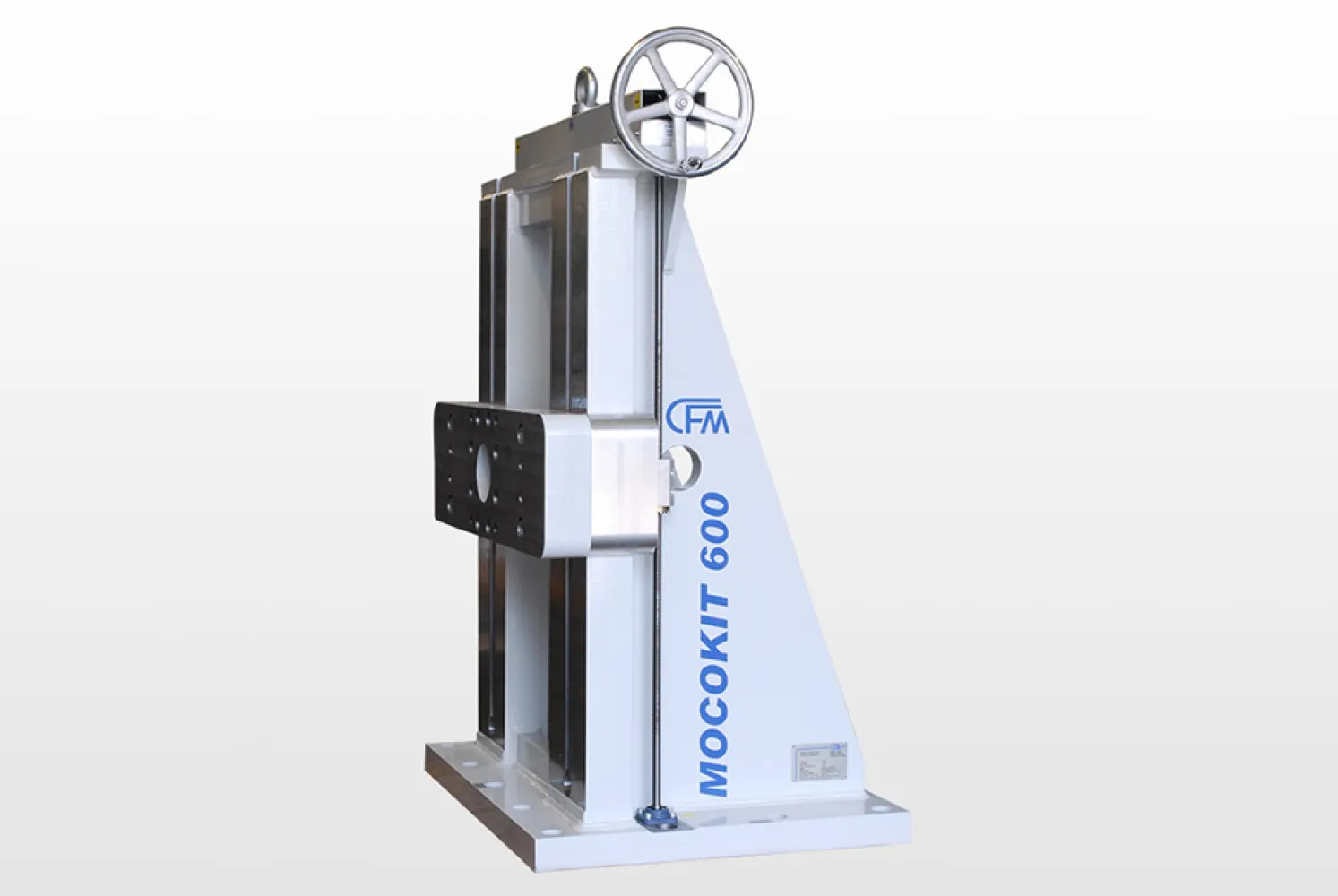

HöhenverstellbareR MOCOKIT Aufspannwinkel
Höhenverstellbare Aufspannwinkel dienen zur Aufnahme und exakten Positionierung von Prüfzylindern. Für maximale Gestaltungsfreiheit in Ihren Prüfaufbauten bietet CFM Schiller folgende Ausführungen:
- Höhenverstellung in Z-Richtung über eine Handkurbel

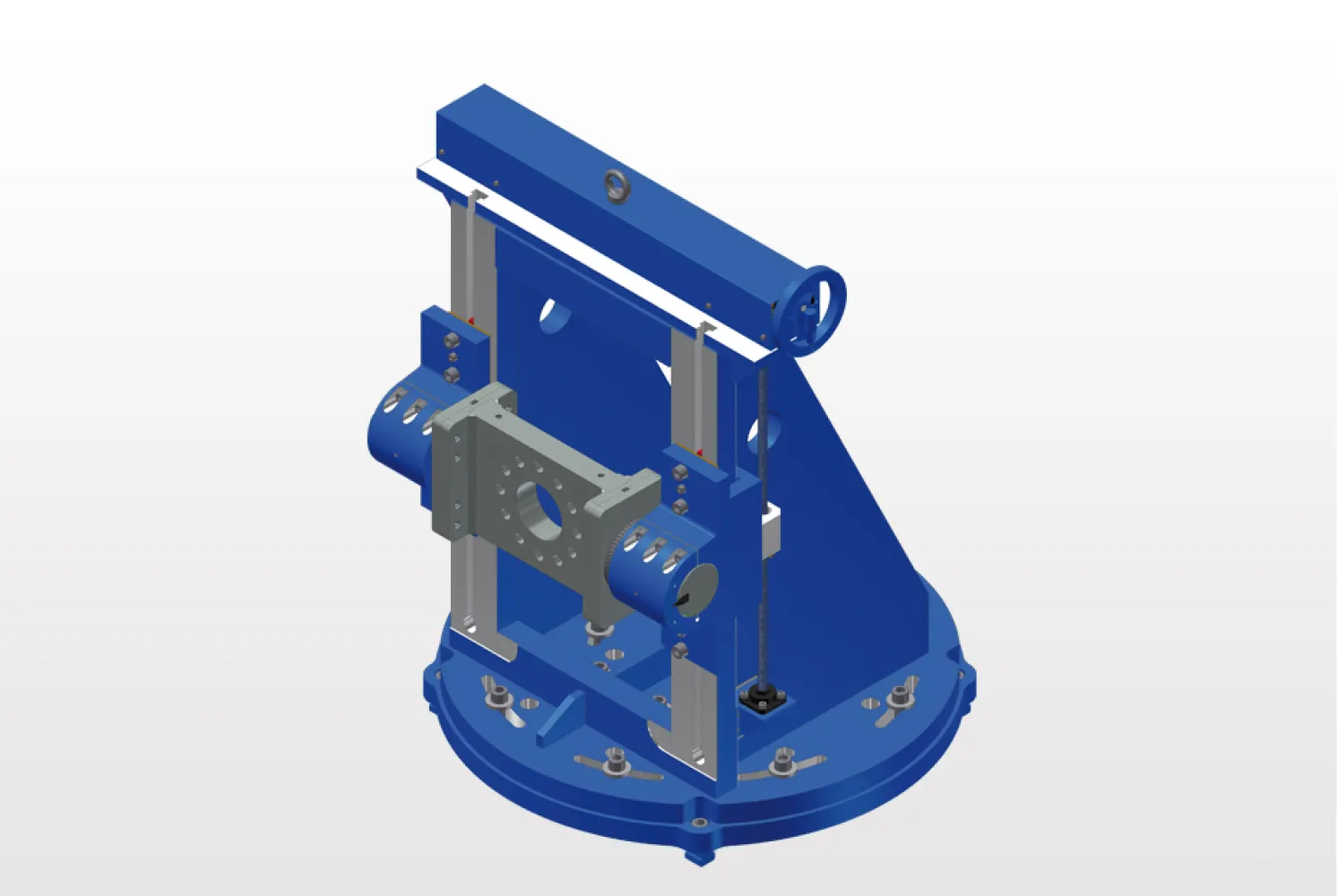

- Um Y-Achse schwenkbare Zylinderaufnahme für geneigte Krafteinleitung

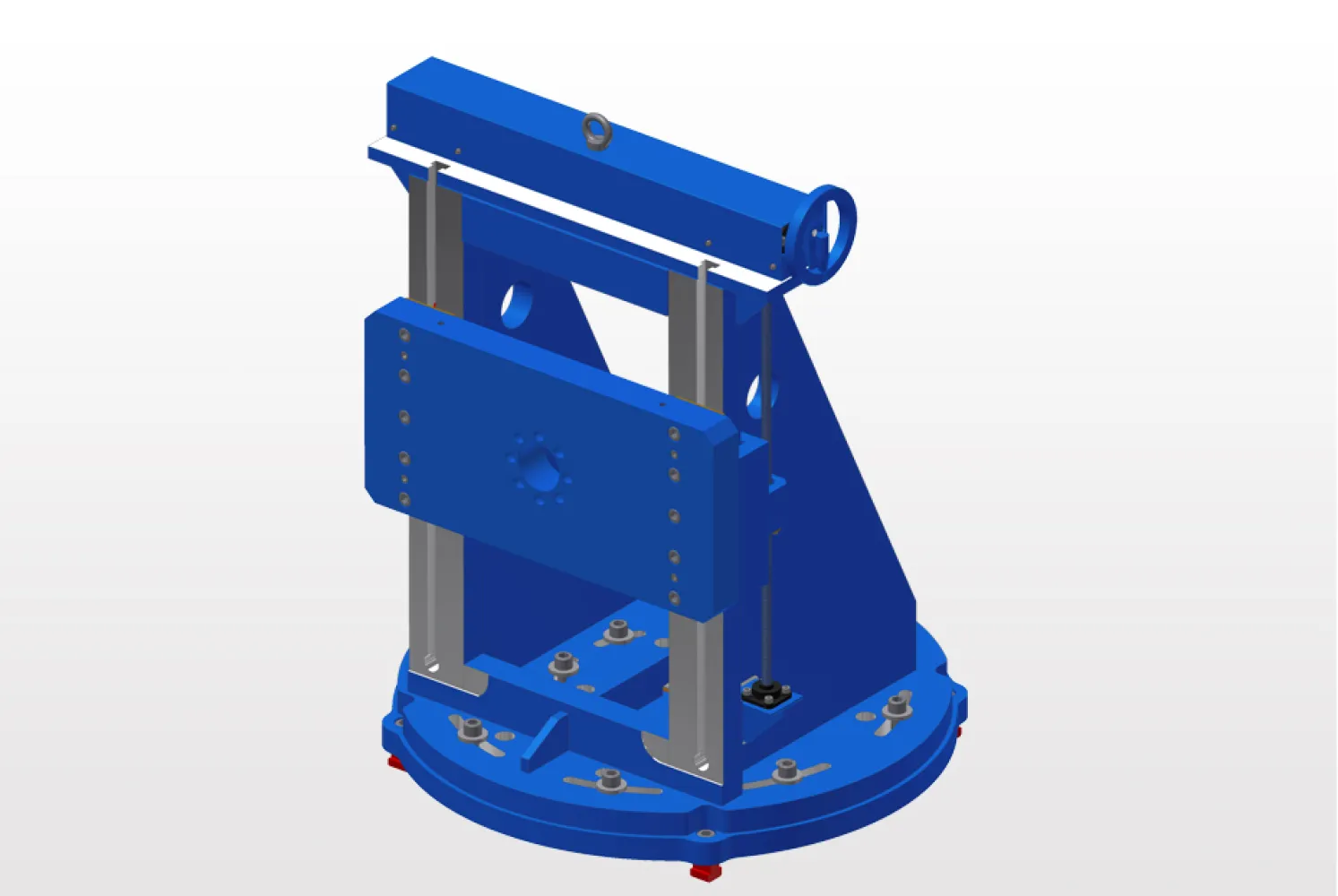

- Um Z-Achse drehbar, Aufspannwinkel auf Drehplatte montiert
- Kombinationen aus allen 3 Freiheitsgraden, je nach MOCOKIT®-Baureihe
Die Fixierung aller Verstellmechanismen erfolgt manuell über Schrauben. Adapterplatten für die Prüfzylinder werden individuell nach Kundenvorgaben gefertigt. Durch die Adapter können auch bestehende Aufspannwinkel für andere Zylinder weiter verwendet werden.
| MOCOKIT® | Höhenverstellung (Z) | Max. Schwenkwinkel (Y) | Drehwinkel (Z) |
|---|---|---|---|
| 25 | ±350 mm | ±25° | 90° |
| 65 | ±250 mm / 500 mm | ±25° | 90° |
| 250 | ±250 mm / 500 mm | ±25° | 90° |
| 400 | ±250 mm / 500 mm | - | - |
| 600 | ±450 mm | - | - |

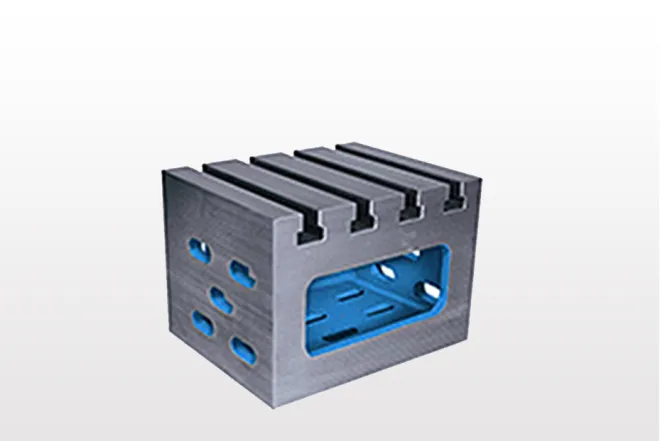

Aufspannwürfel
Aufspannwürfel von CFM Schiller sind eine praktische Alternative zu Aufspannwinkeln. Sie werden vor allem zur Befestigung kleinerer Prüfkomponenten, als Adapter zum Höhenausgleich oder zur Fesselung des Prüflings genutzt. Der Aufspannwürfel kann so gedreht werden, dass die Aufspannfläche horizontal oder vertikal zur Verfügung steht. Die gut erreichbaren Langlöcher erlauben eine völlig flexible Positionierung und Fixierung auf der Aufspannplatte.
CFM Schiller fertigt Aufspannwürfel individuell für die Anforderungen Ihres Prüfstands. Die Aufspannung erfolgt wahlweise über T-Nuten oder Befestigungsgewinde. Aufspannwürfel können in beliebigen Größen als stabile Stahlschweißkonstruktion oder aus Grauguss hergestellt werden.
