Aufspannschienen

mit T-Nut nach DIN 650

Aufspannschienen sind ein alternatives Befestigungselement gegenüber Aufspannplatten, wenn nur wenige
T-Nuten benötigt werden. CFM Schiller bietet, je nach Anwendung, Aufspannschienen in spezifischen Bauformen und aus verschiedenen Wekstoffen an.
Aufspannschienen sind mit Einzel- oder Doppelnuten lieferbar.

Allgemein

Aufspannschienen sind ein alternatives Befestigungselement gegenüber Aufspannplatten, wenn nur wenige T-Nuten benötigt werden. CFM Schiller bietet, je nach Anwendung, Aufspannschienen in spezifi schen Bauformen und aus verschiedenen Werkstoff en an. Aufspannschienen sind mit Einzel- oder Doppelnuten lieferbar.

Verfügbare Beschichtungen

unbehandelt
galvanisch verzinkt
vernickelt
spritzverzinkt und lackiert

Abweichende Sonderformen fertigen wir gerne nach Ihren Vorgaben.

Bauform S1

Zur Montage auf einem Betonfundament mittels Verankerungskonstruktion oder Steinschrauben nach DIN 529

Kopfseiten und Oberseite sind mechanisch nach DIN 876/III bearbeitet
Seitenflächen und Unterseite sind unbearbeitet
zum Unter- oder Eingießen (in Boden eingelassen)
T-Nut nach DIN 650
T-Nut(en) mit Aushebetasche(n) an beiden Enden
Längen bis 6 000 mm

CFM bietet verschiedene Arten von Verankerungssystemen für die Befestigung der T-Nutenschienen auf einem Betonboden oder Fundament an.

Einzelnut

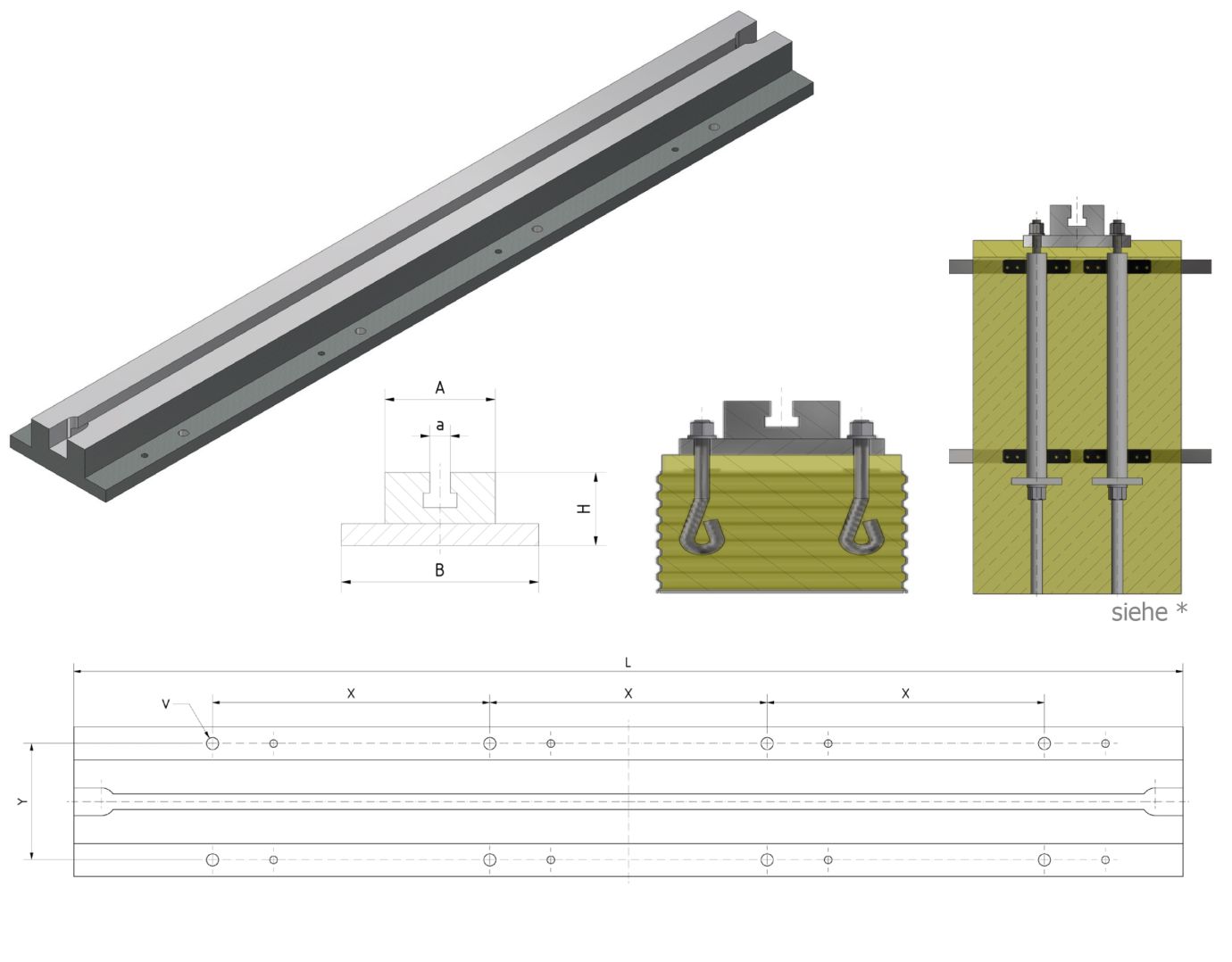

Bauform S1-1

T-Nut a nach DIN 650	Breite A [mm]	Breite B [mm]	Höhe H [mm]	Schrauben- größe V	Bohrungsabstand X [mm]	Bohrungsabstand Y [mm]	Gewicht [kg/m]
14 H12	70	140	60	M10	500	105	43
18 H12	80	170	75	M12	500	125	62
22 H12	100	210	75	M16	500	155	72
28 H12*	151	270	100	M20	500	210	132
36 H12*	160	320	125	M24	500	240	178

*nur mit CFM Verankerungskonstruktion zu befestigen.

Doppelnut

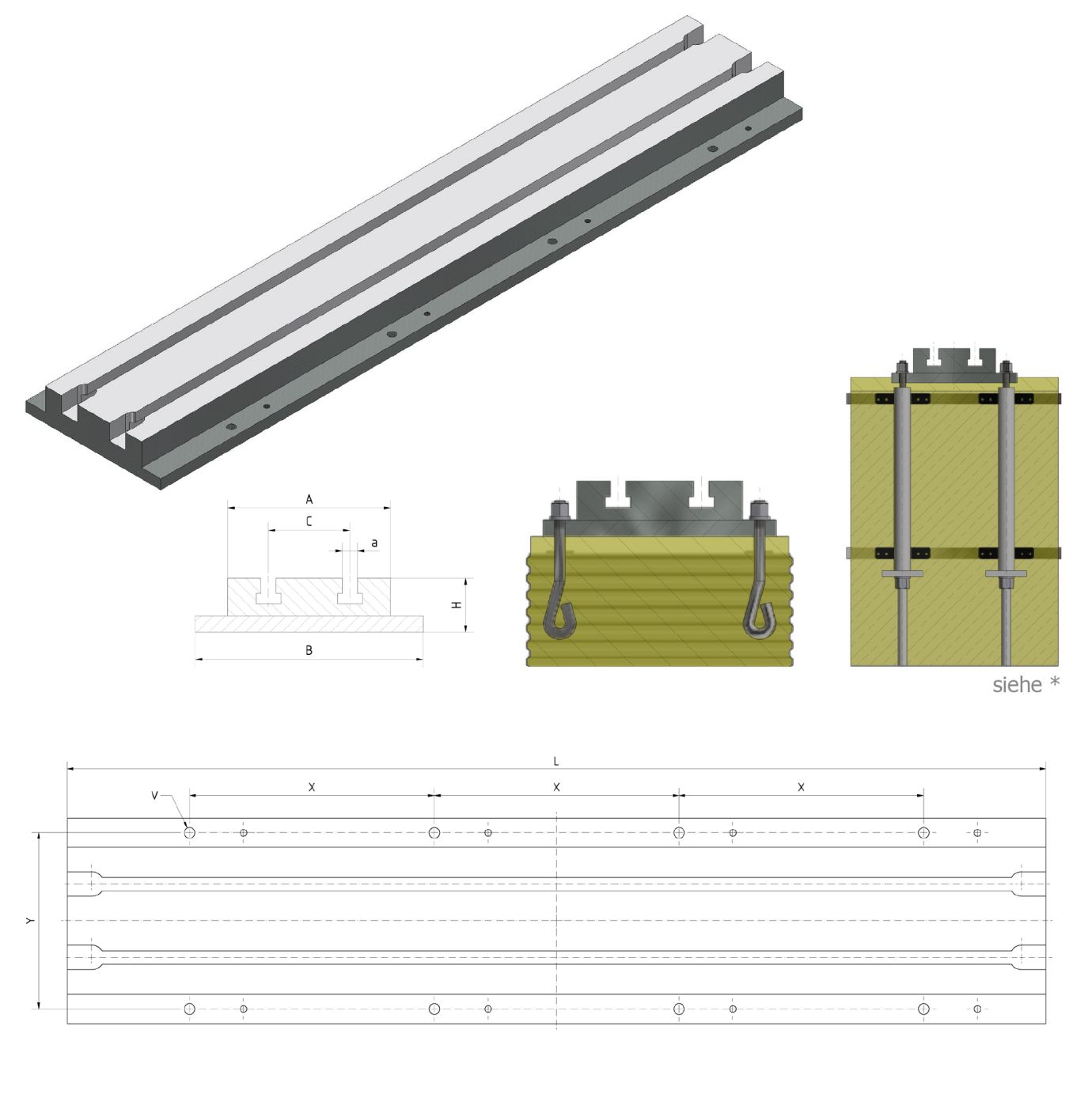

Bauform S1-2

T-Nut a nach DIN 650	Breite A [mm]	Breite B [mm]	Höhe H [mm]	Nutenabstand C [mm]	Schrauben- größe V	Bohrungsabstand X [mm]	Bohrungsabstand Y [mm]	Gewicht [kg/m]
14 H12	140	190	60	70	M10	500	175	67
18 H12	160	220	75	80	M12	500	205	95
22 H12	200	280	75	100	M16	500	255	116
28 H12*	300	400	100	150	M20	500	360	232
36 H12*	320	450	125	150	M24	500	380	305

*nur mit CFM Verankerungskonstruktion zu befestigen.

Bauform S2

Zur Montage auf einer nach DIN 876/III bearbeiteten Stahlfläche

zum Aufschrauben
Kopf-, Ober- und Unterseite sind mechanisch bearbeitet
Seitenflächen unbearbeitet
Bohrungen für Befestigungsschrauben nach DIN 974-T1
für Zylinderschrauben mit Innensechskant nach DIN EN ISO 4762
T-Nut nach DIN 650
T-Nut(en) mit Aushebetasche(n) an beiden Enden
Längen bis 3 000 mm

Einzelnut

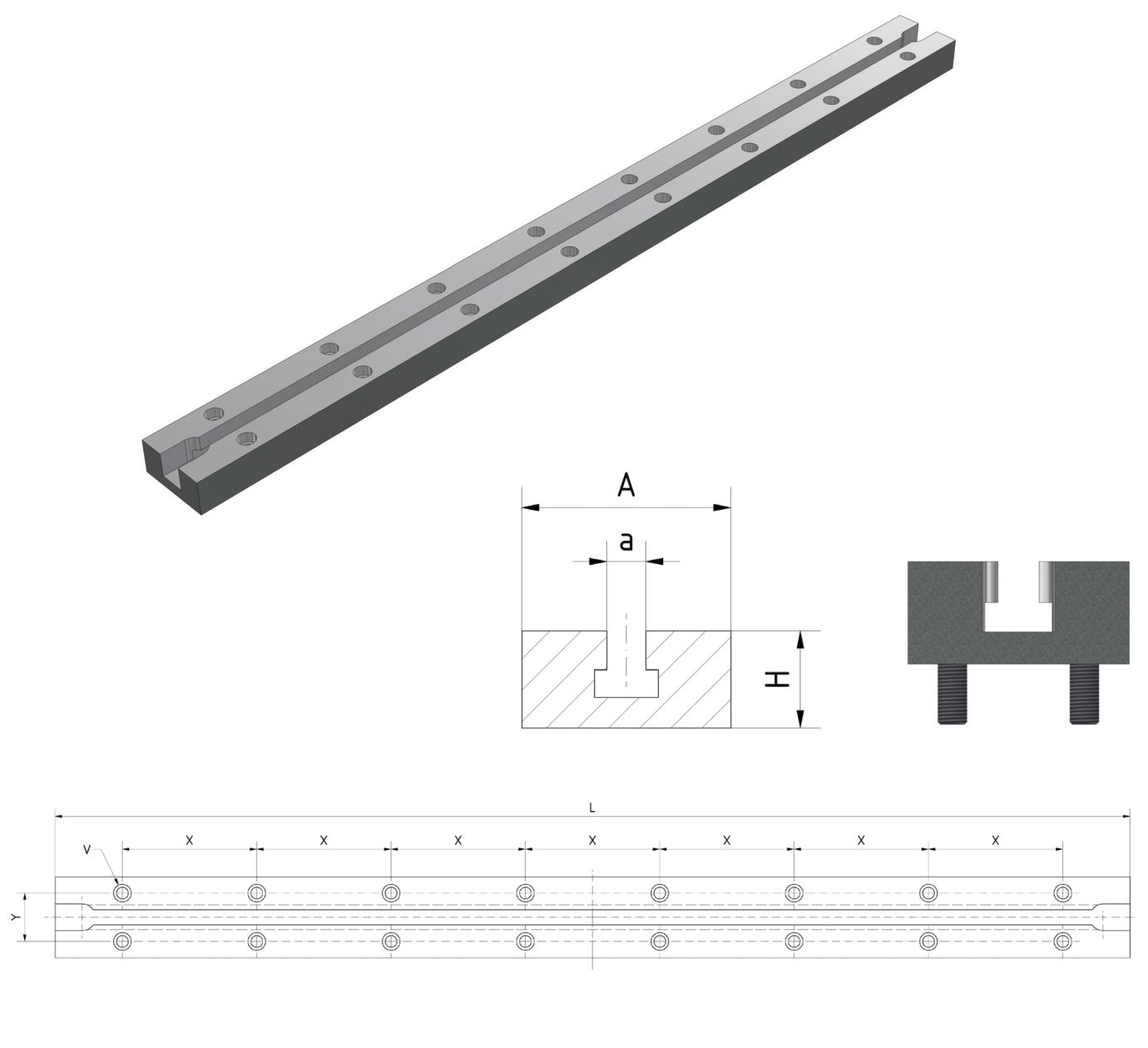

Bauform S2-1

T-Nut a nach DIN 650	Breite A [mm]	Höhe H [mm]	Schraubengröße V	Bohrungsabstand X [mm]	Bohrungsabstand Y [mm]	Gewicht [kg/m]
14 H12	70	40	M10 x 45	200	45	18
18 H12	80	50	M12 x 55	200	50	25
22 H12	100	50	M16 x 60	200	60	29
28 H12	151	70	M20 x 80	250	90	67
36 H12	160	90	M24 x 100	250	95	86

Doppelnut

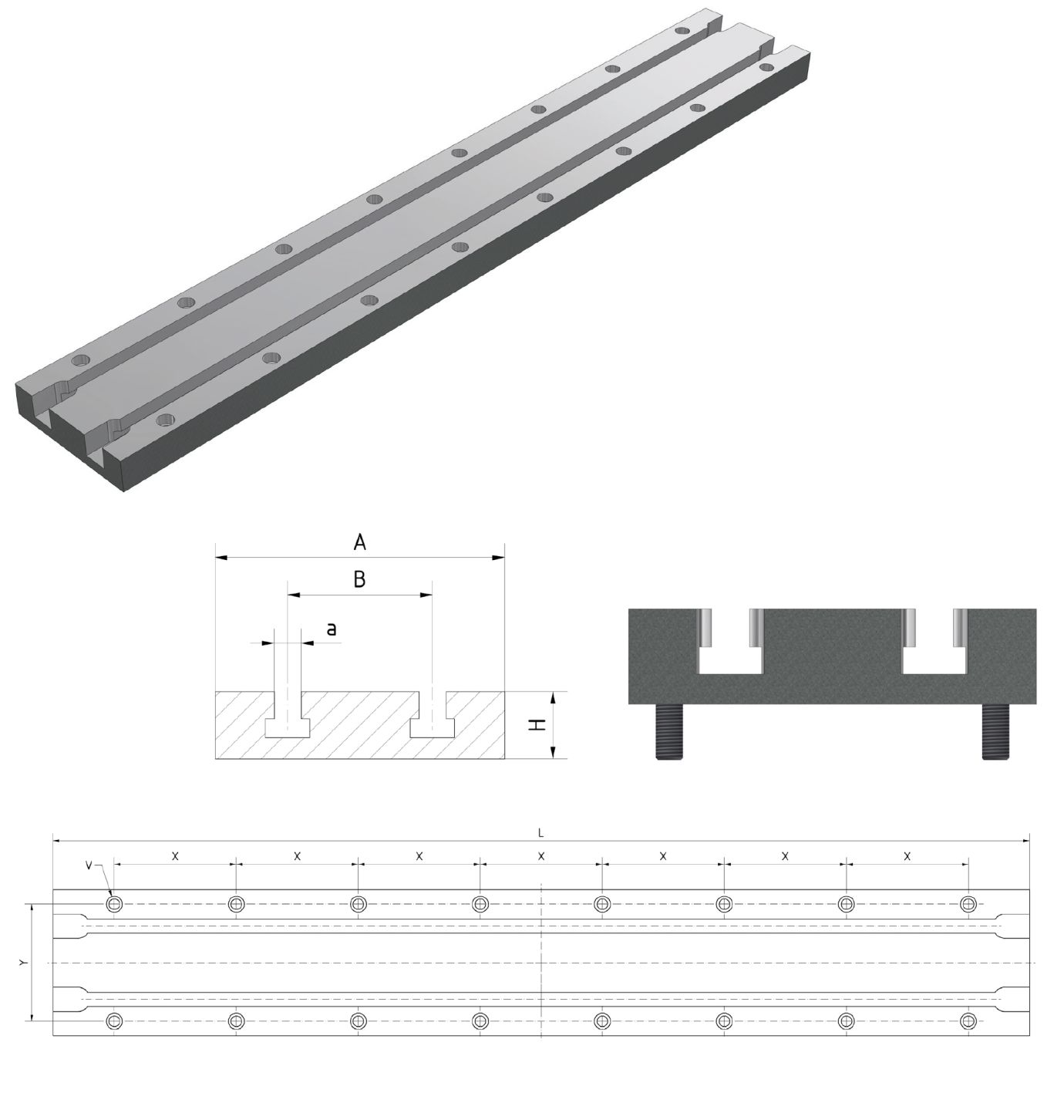

Bauform S2-2

T-Nut a nach DIN 650	Breite A [mm]	Höhe H [mm]	Nutenabstand B [mm]	Schraubengröße V	Bohrungsabstand X [mm]	Bohrungsabstand Y [mm]	Gewicht [kg/m]
14 H12	140	40	70	M10 x 45	200	115	37
18 H12	160	50	80	M12 x 55	200	130	51
22 H12	200	50	100	M16 x 60	200	160	60
28 H12	300	70	150	M20 x 80	250	240	135
36 H12	300	90	150	M24 x 100	250	245	161

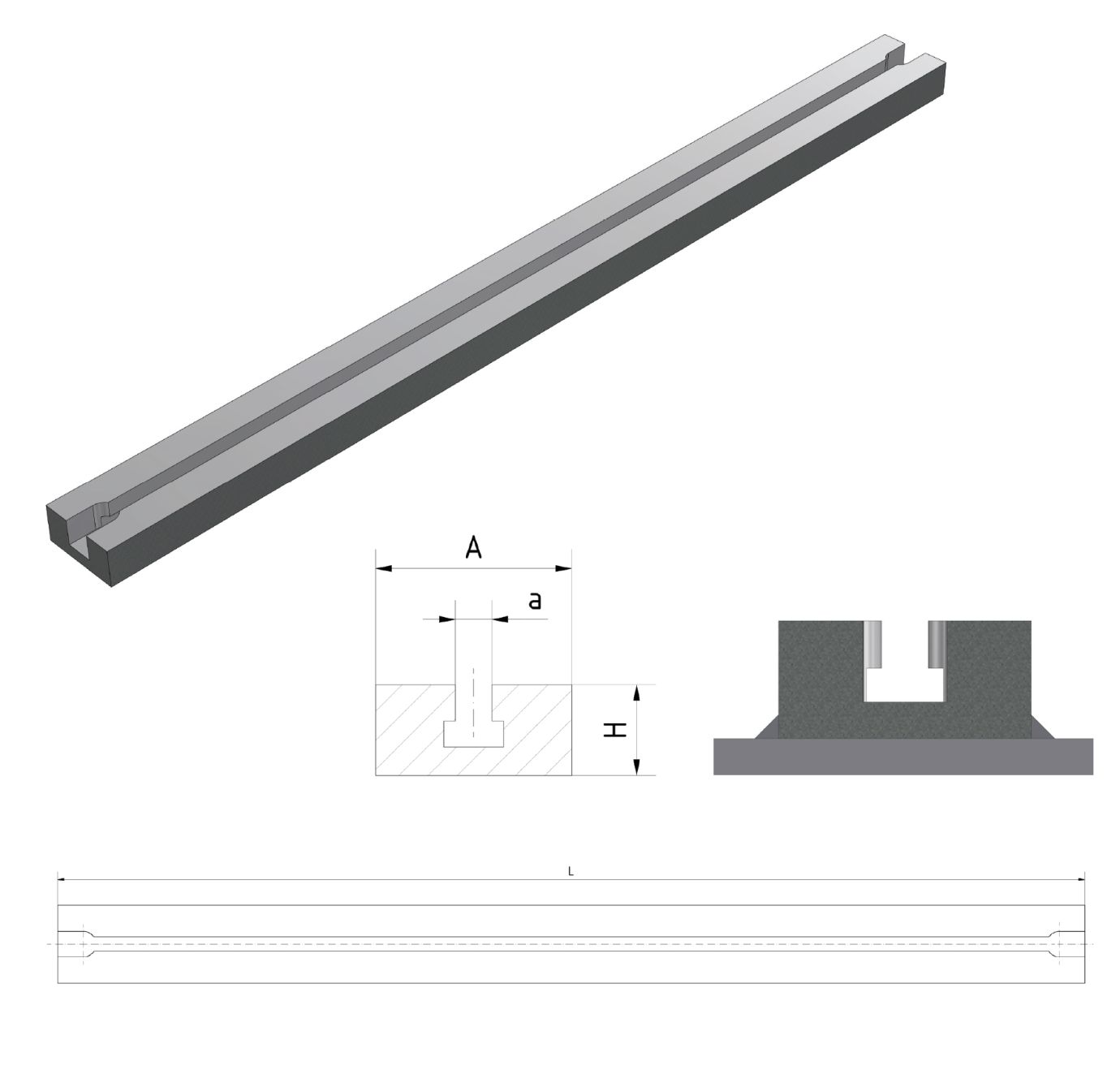

Bauform S3

Zum Aufschweißen auf einer plan bearbeiteten Stahlfl äche

Kopf-, Ober- und Unterseite sind mechanisch bearbeitet
Seitenflächen unbearbeitet
T-Nut nach DIN 650
T-Nut(en) mit Aushebetasche(n) an beiden Enden
Längen bis 3 000 mm

Bauform S3-1

T-Nut a nach DIN 650	Breite A [mm]	Höhe H [mm]	Gewicht [kg/m]
14 H12	70	40	18
18 H12	80	50	25
22 H12	100	50	29
28 H12	151	70	67
36 H12	160	90	86

Aufspannschienen mit Spannnut

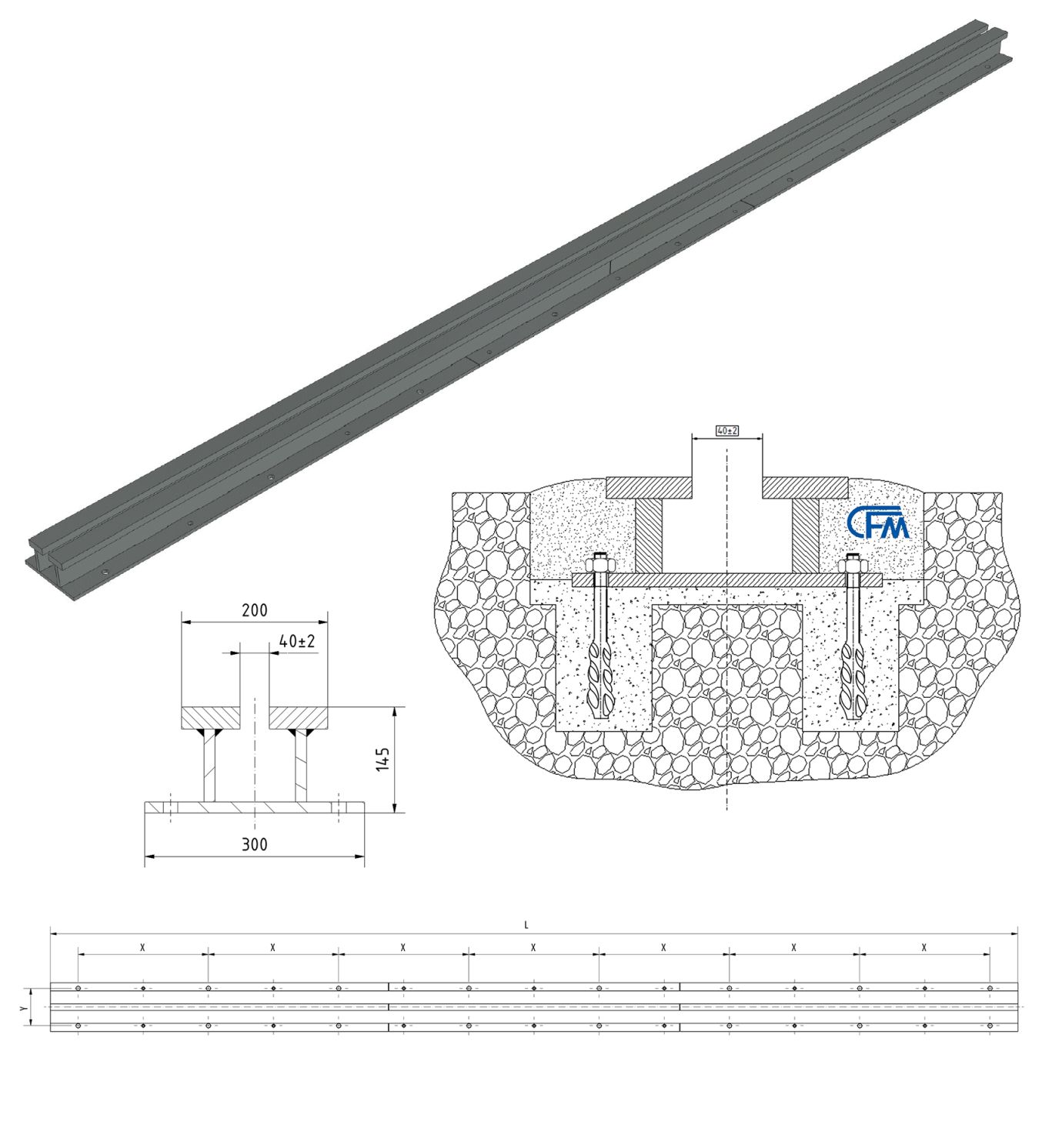

Bauform SP S1-40

zum Verankern und Eingießen in einem Betonboden oder -fundament
Oberseite nicht mechanisch bearbeitet
Befestigung nach Kundenspezifikation z.B. mit Steinschrauben nach DIN 529 E
auf Kundenwunsch feuerverzinkt
Einzellängen (x) bis 6 000 mm
